Usos de tubos y tuberías de aluminio

El tubo redondo de aluminio es un perfil industrial liviano, resistente a la corrosión y de alta resistencia, ampliamente utilizado en estructuras aeroespaciales, intercambiadores de calor automotrices, líneas de transferencia de fluidos, andamios estructurales, sistemas de marcos solares y componentes mecánicos de precisión.

De un vistazo

Comprensión de los tubos y tuberías de aluminio

Los tubos y tuberías de aluminio son extrusiones estructurales huecas fabricadas mediante procesos de extrusión con matriz de orificio o perforación sin costura para ofrecer una alta capacidad de flujo de fluido e integridad estructural.

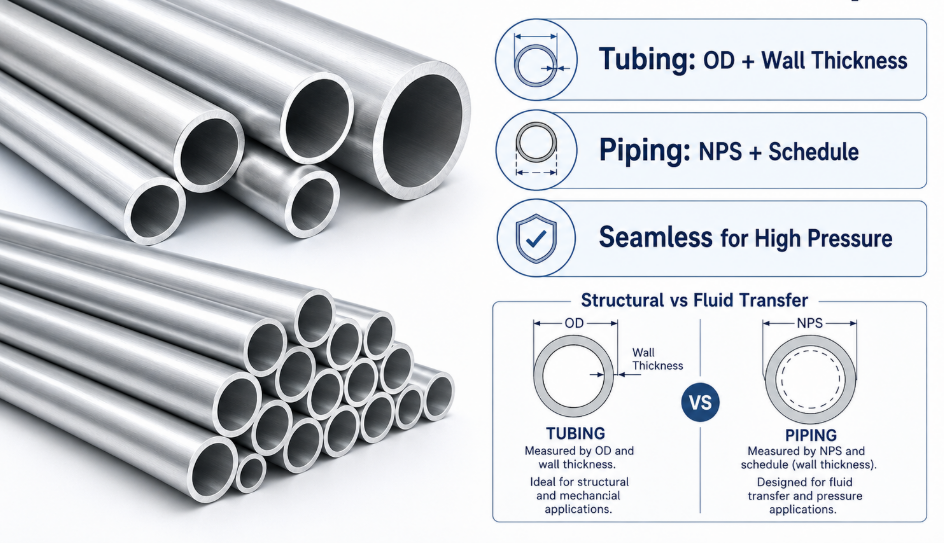

Para seleccionar el perfil hueco correcto, los ingenieros deben distinguir entre tubos y tuberías. La tubería se especifica por diámetro exterior (OD) y espesor de pared (WT) exactos, lo que requiere tolerancias dimensionales precisas para ensamblajes mecánicos, circuitos hidráulicos y marcos estructurales. Las tuberías, por el contrario, se rigen por el tamaño nominal de la tubería (NPS) y los números de programación, centrándose principalmente en la capacidad interna de transporte de fluidos y las métricas de clasificación de presión.

Desde el punto de vista de la ingeniería, los procesos de fabricación dictan la consistencia mecánica. Los perfiles sin costura de tubo redondo de aluminio se crean perforando un tocho de aluminio sólido bajo alta presión antes de la extrusión, eliminando las costuras de soldadura longitudinales. Esto crea una estructura de grano homogénea capaz de soportar intensas presiones hidráulicas internas y tensiones de flexión multiaxiales. Los tubos extruidos con orificio de buey, si bien son altamente rentables y dimensionalmente precisos, presentan líneas de costura de grano longitudinales formadas durante la nueva soldadura del metal dentro de la cámara del troquel.

En las adquisiciones industriales modernas de Europa y América del Norte, la alta calidad Las especificaciones de tubos redondos de aluminio sin costura se especifican para redes de fluidos de alta presión, mientras que los perfiles soldados estructurales sirven para aplicaciones de estructuras. Comprender estos matices de fabricación garantiza que los ingenieros eviten la fatiga mecánica prematura o la fluencia de la pared bajo cargas de tensión dinámica.

Características y beneficios clave del material

Los tubos redondos de aluminio ofrecen una excepcional relación resistencia-peso, pasivación con óxido nativo para una resistencia superior a la corrosión, alta conductividad térmica y soldabilidad limpia en diversos entornos operativos.

El principal motivo para sustituir los metales ferrosos tradicionales por extrusiones de aluminio es la reducción de masa sin comprometer el límite elástico. Al diseñar espesores de pared personalizados y tratamientos térmicos (como el endurecimiento por precipitación T6), las secciones de aluminio extruido ofrecen un rendimiento estructural comparable al acero estructural con aproximadamente un tercio de la densidad (2,70 g/cm³ frente a 7,85 g/cm³).

Cuando el aluminio en bruto se expone al oxígeno atmosférico, forma instantáneamente una capa microscópica adherente de óxido de aluminio (Al₂O₃). Esta capa superficial pasiva evita una mayor oxidación ambiental, eliminando los procedimientos obligatorios de pintura o galvanización necesarios para el acero al carbono estructural. En ambientes industriales altamente corrosivos, esta capa de óxido nativo se puede aumentar mediante anodizado de capa dura, lo que extiende la vida útil por décadas.

Además, el aluminio exhibe una alta conductividad eléctrica y térmica (hasta un 60% IACS), lo que permite que las geometrías tubulares actúen de doble función como conductos estructurales y unidades disipadoras de calor. Al comparar opciones de selección de materia prima, revisar una La Guía de mecánica de acero versus aluminio ilustra cómo el aluminio reduce las cargas muertas estructurales mientras mantiene la rigidez torsional dinámica.

1. Alta relación resistencia-peso: permite aligerar maquinaria dinámica y vehículos de transporte, reduciendo el consumo de energía operativo.

2. Resistencia superior a la corrosión: la superficie naturalmente autopasivada protege contra la degradación atmosférica, química y inducida por la humedad.

3. Excelente formabilidad y maquinabilidad: Fácilmente doblado, abocardado, mecanizado y soldado utilizando procesos TIG/MIG estándar o soldadura orbital automatizada.

4. Eficiencia térmica y eléctrica: Proporciona una rápida transferencia térmica en intercambiadores de calor y conjuntos de disipadores de calor.

Aplicaciones de automoción y transporte

Los ingenieros automotrices utilizan tubos de aluminio especializados para bastidores auxiliares de chasis, sistemas de gestión de accidentes, ejes de transmisión, circuitos de aire acondicionado y placas de enfriamiento de baterías de vehículos eléctricos.

En el diseño de automóviles moderno, la reducción de peso se traduce directamente en una mayor autonomía para los vehículos eléctricos (EV) y una reducción de las emisiones de las plataformas de motores de combustión interna (ICE). Los tubos de aluminio 3003 y 6063 de paredes delgadas y alta formabilidad se doblan e hidroforman ampliamente para crear líneas de refrigerante complejas y circuitos de enfriamiento de baterías. Su alta conductividad térmica garantiza una rápida transferencia de energía dentro de los sistemas de gestión térmica de las baterías de vehículos eléctricos.

Para la arquitectura estructural de vehículos, los tubos redondos sin costura 6061-T6 y 6082-T6 forman la columna vertebral de los marcos espaciales, los brazos de control de la suspensión y las jaulas antivuelco. Durante eventos de impacto dinámico, los tubos de aplastamiento de aluminio diseñados absorben energía cinética mediante un plegado axial controlado, protegiendo la cabina de pasajeros y los paquetes de baterías de alto voltaje.

Los fabricantes de equipos originales de vehículos comerciales europeos muestran una fuerte preferencia por los tubos de aluminio extruido de múltiples huecos y los tubos transversales redondos en los bastidores de los chasis. Estos componentes ofrecen una rigidez torsional precisa y, al mismo tiempo, eliminan cientos de kilogramos de peso no suspendido en comparación con los conjuntos de acero estampado.

Usos estructurales aeroespaciales y de defensa

La fabricación aeroespacial se basa en tubos de aluminio 2024, 6061 y 7075 de ultra alta resistencia para líneas de sistemas hidráulicos, nervaduras estructurales del fuselaje, equipos de manipulación de carga y enlaces de control de vuelo.

El diseño aeroespacial no deja margen para defectos materiales. Los perfiles estirado con precisión de tubo redondo de aluminio fabricados con 2024-T3 (aleación de cobre) y 7075-T6 (aleación de zinc) ofrecen resistencias a la tracción máximas que superan los 480 MPa, rivalizando con los aceros al carbono y manteniendo una masa baja. Estos tubos de alta resistencia se despliegan en estructuras primarias de fuselaje, refuerzos de largueros de alas y rieles del marco de los asientos.

En las redes hidráulicas de actuación de control de vuelo, los tubos de aluminio de alta presión transportan fluido hidráulico a presiones operativas de hasta 3000 PSI. Estos tubos se someten a pruebas rígidas de corrientes parásitas, ultrasónicas e hidrostáticas para garantizar cero microfisuras o variaciones de pared que podrían fallar bajo la vibración del vuelo.

En aplicaciones de defensa, los tubos livianos de aluminio 7075 se utilizan en marcos de puentes tácticos portátiles, estructuras de carcasas de misiles y mástiles de antenas de campo, donde el despliegue manual rápido exige una masa de carga útil mínima.

• Alta resistencia a la fatiga: Mantiene la integridad estructural bajo continuas fluctuaciones cíclicas de presión y turbulencias atmosféricas.

• Tolerancias dimensionales estrictas: garantiza un ensanchamiento, estampado y acoplamiento de manguito consistentes durante el ensamblaje del sistema de la aeronave.

• Estabilidad criogénica: Conserva la tenacidad mecánica y el límite elástico a la tracción a gran altitud y temperaturas de funcionamiento bajo cero.

Sistemas Arquitectónicos y Constructivos

Los arquitectos e ingenieros estructurales especifican tuberías y tubos de aluminio para muros cortina estructurales, marcos de revestimiento externo, andamios industriales, pasamanos de seguridad y marcos espaciales modulares.

Los diseños arquitectónicos modernos aprovechan la estética limpia, la definición nítida del perfil y la confiabilidad estructural de los tubos de aluminio extruido 6063-T6. Debido a que el aluminio no se oxida ni mancha la mampostería adyacente, es el material estándar para fachadas de edificios expuestas, parteluces de muros cortina de vidrio y marcos de tragaluces con iluminación natural.

En las obras de construcción comerciales de Europa y Asia, los tubos de aluminio para andamios 6061-T6 están reemplazando ampliamente a los tubos de hierro galvanizado tradicionales. Con un peso un 50 % menor que sus equivalentes de acero, los andamios de aluminio reducen la fatiga de los trabajadores durante el montaje y reducen los costos de transporte en el sitio, al mismo tiempo que cumplen con la carga estructural total según los estándares EN 12810.

Además, los sistemas de pasamanos modulares utilizan tubos redondos de aluminio anodizado conectados con accesorios expansores internos o conectores fundidos. Esto elimina la necesidad de realizar soldaduras en campo, preservando la anodización de la superficie protectora y reduciendo los tiempos de instalación en el lugar de trabajo.

Consejo de mantenimiento arquitectónico: al instalar tuberías estructurales de aluminio en contacto con concreto húmedo fresco, mortero o metales diferentes (como pernos de acero al carbono), siempre aplique un revestimiento bituminoso resistente a los álcalis o arandelas aislantes en las interfaces de conexión para evitar la corrosión galvánica y el grabado químico alcalino.

HVAC, refrigeración y transferencia térmica

Los sistemas HVAC y de refrigeración industrial emplean tubos de aluminio lisos y de microcanales para evaporadores, condensadores, intercambiadores de calor y serpentines de transferencia de fluidos de alta eficiencia.

La eficiencia térmica en los sistemas industriales de calefacción y refrigeración depende de altas tasas de flujo de calor a través de las paredes de los tubos. El aluminio ofrece una conductividad térmica de aproximadamente 200 W/(m·K), lo que hace que los tubos de aleaciones 3003 y 1100 de paredes delgadas sean una alternativa eficaz al cobre en los serpentines intercambiadores de calor HVAC.

En la refrigeración comercial moderna, con ranuras interiores . de tubos redondos de aluminio se utilizan geometrías El ranurado helicoidal interno expande el área de la superficie y promueve el flujo de fluido turbulento, lo que aumenta los coeficientes de transferencia de calor sin requerir una mayor potencia de bombeo.

La transición de los tubos tradicionales de cobre a los de aluminio de alta pureza en los intercambiadores de calor también ofrece una ventaja económica al estabilizar las cadenas de suministro de materias primas y reducir el peso unitario total en las unidades HVAC de techo.

1. Área de superficie interior mejorada: las microranuras internas optimizan las tasas de transferencia de calor por cambio de fase del refrigerante.

2. Resistencia a la corrosión del formicario: el aluminio es naturalmente inmune a la corrosión del formicario, una causa común de fugas prematuras por orificios en las bobinas de cobre.

3. Conjuntos de serpentines livianos: reduce los requisitos de soporte estructural para torres de enfriamiento industriales y manejadores de aire comerciales.

Maquinaria Industrial y Equipos Neumáticos

Los fabricantes de automatización industrial y maquinaria pesada utilizan tubos redondos de aluminio pulidos y sin costura para cilindros neumáticos, rodillos transportadores y brazos de bastidor robóticos.

Los sistemas neumáticos requieren cuerpos de cilindro con acabados de superficie de pared interior excepcionalmente lisos (Ra < 0,4 µm) para garantizar un acoplamiento hermético del sello del pistón y minimizar el desgaste del sello durante millones de ciclos operativos. Los tubos de aluminio 6061-T6 y 6063-T6 sin costura, anodizados internamente, proporcionan una superficie duradera y resistente a la corrosión que soporta ciclos neumáticos de alta velocidad.

En logística automatizada y manipulación de materiales, trefilados de precisión Las unidades de tubos redondos de aluminio sin costura de alta tolerancia sirven como rodillos transportadores de alta velocidad. Su baja inercia rotacional permite que los motores arranquen, detengan y aceleren líneas transportadoras con menos consumo de energía.

La integración robótica avanzada también se beneficia de los marcos tubulares de aluminio extruido. La alta rigidez y el interior hueco permiten a los ingenieros enrutar arneses eléctricos, líneas de suministro neumático y cables de señal internamente, protegiendo líneas de control vitales contra daños mecánicos externos.

Energías Renovables e Infraestructura Marina

Los arquitectos marinos y los ingenieros de energías renovables especifican tubos de aluminio de las series 5000 y 6000 para estructuras marinas, mástiles de embarcaciones, tubos de torsión de seguidores solares y redes de conductos marinos.

Los entornos marinos representan uno de los campos de pruebas más agresivos para materiales estructurales. La exposición al agua salada ataca rápidamente los metales mal especificados mediante picaduras y reacción galvánica. Las aleaciones de aluminio de calidad marina, en particular 5083-H111 y 5086-H116, contienen un alto contenido de magnesio que refuerza la estabilidad pasiva de la película de óxido en atmósferas marinas.

En la construcción de embarcaciones marinas, los tubos de aluminio sin costura forman torres estructurales, arcos de radar, pasamanos y mástiles de veleros de alta rigidez. Su propiedad no magnética evita interferencias con sistemas sensibles de brújula y electrónica de navegación a bordo.

En el sector de las energías renovables, los parques solares a gran escala utilizan tubos de torsión y perfiles de estructura de aluminio de gran envergadura. Estos tubos estructurales sostienen paneles solares fotovoltaicos mientras se articulan continuamente para seguir el sol. La resistencia a la corrosión del aluminio elimina los ciclos de mantenimiento de pintura durante una vida útil operativa de 25 años en ubicaciones de parques solares áridos, costeros o con alta humedad.

• Inmunidad a la degradación del agua salada: Las aleaciones de la serie 5000 de calidad marina resisten la pulverización continua de agua salada sin picaduras estructurales.

• Carácter no magnético: fundamental para las cubiertas de buques navales y buques de investigación que operan sensores electromagnéticos delicados.

• Larga vida útil con bajo mantenimiento: Elimina los gastos de repintado de por vida en instalaciones solares a gran escala.

Guía de selección: aleación, temple y espesor de pared

Seleccionar el tubo de aluminio ideal requiere equilibrar el límite elástico mecánico, el porcentaje de alargamiento, la exposición a la corrosión y los métodos de fabricación con las restricciones presupuestarias del proyecto.

Para seleccionar el material correcto para una aplicación de ingeniería específica, los diseñadores deben evaluar la composición química y las designaciones de temperamento. Las principales familias de aleaciones industriales para tubos redondos de aluminio incluyen:

• Serie 1000 (p. ej., 1060, 1100): aluminio comercialmente puro. Excelente resistencia a la corrosión y conductividad térmica, pero baja resistencia estructural. Preferido para transferencia de químicos y barras colectoras eléctricas.

• Serie 3003: Aluminio de uso general aleado con manganeso. Excelente conformabilidad, trabajabilidad y resistencia moderada. Se utiliza ampliamente en HVAC, líneas de combustible e intercambiadores de calor.

• Serie 5083/5052: Aluminio de grado marino con aleación de magnesio. Excelente resistencia al agua salada, buena soldabilidad y alta resistencia a la fatiga estructural. Estándar para tuberías marinas y tanques de combustible.

• Serie 6061 / 6063 / 6082: Serie estructural aleada de silicio-magnesio. Tratable térmicamente hasta grados T5 o T6. Ofrece fuertes propiedades mecánicas, buena respuesta de anodizado de superficie y extrudabilidad limpia. La opción principal para tubos estructurales, marcos arquitectónicos y componentes mecánicos.

• Serie 7075: Serie de ultra alta resistencia con aleación de zinc. Ofrece un límite elástico excepcional comparable al del acero estructural, pero menor resistencia a la corrosión y soldabilidad. Esencial para tubos estructurales aeroespaciales y equipos deportivos de alta tensión.

Consejo de diseño e ingeniería: evite especificar templados de resistencia ultraalta (como 6061-T6) si se requiere un doblado en frío de radio estrecho durante el ensamblaje posterior. En su lugar, especifique la condición de recocido (6061-O) para las operaciones de conformado en frío, seguida de un tratamiento térmico con solución de posconformado y envejecimiento artificial para lograr la resistencia mecánica T6 total.

Resumen y resumen técnico

Comprender toda la funcionalidad de los tubos redondos de aluminio y las extrusiones de tuberías permite a los ingenieros reemplazar componentes de acero pesados, reducir los costos de mantenimiento de por vida y mejorar el rendimiento térmico en todos los sistemas industriales. Desde bucles hidráulicos aeroespaciales de precisión hasta andamios estructurales pesados ​​y tubos de torsión solares, las extrusiones de aluminio ofrecen una solución de ingeniería adaptable y duradera para los desafíos de fabricación modernos.

Al analizar factores operativos específicos, como la presión interna, la exposición ambiental, la vibración mecánica y los requisitos de carga estructural, los equipos de adquisiciones pueden seleccionar la aleación, el temple, el espesor de la pared y el revestimiento de la superficie precisos para maximizar la eficiencia del sistema.
