그만큼 핀 튜브 제조 공정은 고품질의 효율적인 열 전달 부품 생산을 보장하는 세심한 절차입니다. 이 프로세스에는 일반적으로 핀 튜브의 성능과 내구성을 최적화하도록 설계된 여러 주요 단계가 포함됩니다.
핀 튜브 제조 공정의 첫 번째 단계는 적절한 재료를 선택하는 것입니다. 핀 튜브에 사용되는 일반적인 재료에는 스테인레스 스틸, 구리, 알루미늄 및 다양한 합금이 포함됩니다. 재료 선택은 작동 온도, 내식성, 열전도율과 같은 요소에 따라 달라집니다. 예를 들어, 알루미늄 핀 튜브는 가볍고 뛰어난 열 특성 때문에 선호되는 경우가 많으므로 HVAC 응용 분야에 이상적입니다.

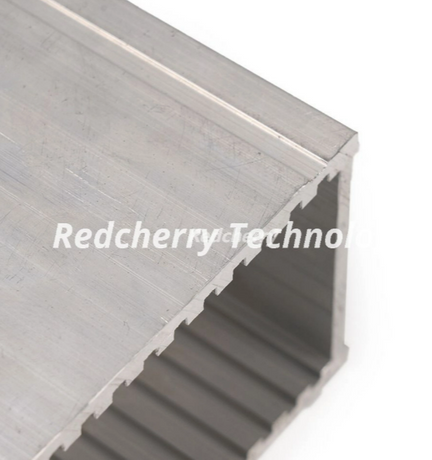

재료가 선택되면 다음 단계에는 튜브 생산이 포함됩니다. 이는 압출, 인발, 압연 등의 공정을 통해 달성할 수 있습니다. 그런 다음 튜브를 세척하고 지느러미 공정을 위해 준비합니다. 핀 튜브의 무결성을 유지하려면 튜브에 오염 물질이 없는지 확인하는 것이 중요합니다.
핀닝 공정은 튜브에 핀을 장착하는 공정입니다. 핀을 튜브에 부착하는 방법에는 다음을 포함하여 여러 가지가 있습니다.
용접: 핀이 튜브 표면에 용접되어 강력한 결합을 제공합니다.
기계적 부착: 핀은 롤링 또는 크림핑과 같은 방법을 사용하여 기계적으로 부착됩니다.
접착제 접착: 특수 접착제를 사용하여 핀을 튜브에 접착합니다.
각 방법에는 장점이 있으며 핀 튜브 적용 분야의 특정 요구 사항에 따라 선택됩니다.
핀 처리 공정 후에는 핀 튜브가 필수 표준을 충족하는지 확인하기 위해 엄격한 품질 관리 조치가 구현됩니다. 여기에는 적절한 핀 부착, 튜브 직진성 및 전반적인 치수 정확성 검사가 포함됩니다. 튜브가 다음 단계로 진행되기 전에 모든 결함이 해결됩니다.
핀 튜브 제조 공정의 마지막 단계에는 튜브 마감 및 코팅이 포함됩니다. 여기에는 내구성과 환경 요인에 대한 저항력을 강화하기 위한 양극 산화 처리, 페인팅 또는 보호 코팅 적용과 같은 공정이 포함될 수 있습니다. 예를 들어, 알루미늄 핀 튜브는 내식성을 향상시키기 위해 양극 산화 처리를 거칠 수 있습니다.
핀 튜브의 장점은 다양하므로 다양한 응용 분야의 열 교환기에 선호됩니다. 주요 이점은 다음과 같습니다.
핀 튜빙의 주요 장점 중 하나는 열 전달 효율이 크게 향상된다는 것입니다. 핀은 열 교환에 사용할 수 있는 표면적을 늘려 보다 효율적인 열 방출 또는 흡수를 가능하게 합니다. 그 결과 일반 튜브보다 더 나은 성능을 발휘하는 더 작고 컴팩트한 열교환기가 탄생합니다.
핀 튜브는 가혹한 작동 조건을 견딜 수 있도록 설계되었습니다. 추가 핀은 구조적 지지력을 제공하여 튜브가 기계적 응력과 환경 요인에 대한 저항력을 더욱 강화합니다. 이로 인해 서비스 수명이 길어지고 유지 관리 비용이 절감됩니다.
초기 투자에도 불구하고 핀 튜브는 장기적인 비용 절감 효과를 제공합니다. 효율성이 높다는 것은 시스템이 더 낮은 에너지 소비로 작동하여 운영 비용을 절감할 수 있다는 것을 의미합니다. 또한 핀 튜브의 내구성으로 인해 자주 교체할 필요성이 줄어들어 비용이 더욱 절감됩니다.
핀 튜브는 다목적이며 특정 응용 분야 요구 사항을 충족하도록 맞춤화할 수 있습니다. 다양한 크기, 모양, 재질로 제작 가능하므로 HVAC부터 석유 및 가스까지 광범위한 산업에 적합합니다.
사용 핀 튜브는 일반 튜브에 비해 우월함을 강조하는 몇 가지 요인에 의해 결정됩니다. 열교환기의 핀 튜브가 선호되는 이유는 다음과 같습니다.
핀 튜브를 사용하는 주된 이유는 핀 튜브가 제공하는 표면적이 증가하기 때문입니다. 이는 튜브 내부의 유체와 주변 환경 사이의 열 에너지 교환을 위한 더 많은 영역이 있기 때문에 보다 효율적인 열 전달을 가능하게 합니다.
향상된 열 전달 효율로 인해 핀 튜브를 사용하면 보다 컴팩트한 열교환기를 설계할 수 있습니다. 이는 자동차 라디에이터나 HVAC 시스템과 같이 공간이 제한된 응용 분야에서 특히 유용합니다.
핀 튜브는 유체 속도가 빠른 고유량 조건에서 탁월한 성능을 발휘합니다. 핀은 유체의 경계층을 파괴하여 난류를 개선하고 열 전달 효율을 높이는 데 도움이 됩니다.
핀 튜브는 가스, 액체 및 증기를 포함한 광범위한 유체를 처리하도록 조정할 수 있습니다. 이로 인해 냉동에서 발전에 이르기까지 다양한 응용 분야에 적합합니다.
난방 시스템에서 핀 튜브의 역할을 이해하려면 핀 튜브 라디에이터 작동 원리를 이해하는 것이 필수적입니다. 이러한 라디에이터는 주거용 및 상업용 난방 응용 분야에 일반적으로 사용되며 효율적이고 안정적인 따뜻함을 제공합니다.
핀 튜브 라디에이터의 작동 원리는 튜브를 통해 주변 공기로 흐르는 뜨거운 유체(일반적으로 물 또는 증기)의 열 전달을 기반으로 합니다. 튜브에 부착된 핀은 표면적을 늘려 주변 환경으로의 열 방출을 보다 효율적으로 촉진합니다.
일반적인 핀 튜브 라디에이터는 몇 가지 주요 구성 요소로 구성됩니다.
튜브: 뜨거운 유체를 운반하며 열 전달을 위한 주요 도관입니다.
핀: 튜브에 부착되어 표면적을 늘리고 열 방출을 향상시킵니다.
헤더: 이는 뜨거운 유체를 튜브에 분배하고 재순환을 위해 냉각된 유체를 수집합니다.
난방 시스템이 활성화되면 뜨거운 유체가 라디에이터 튜브를 통해 펌핑됩니다. 유체가 흐르면서 튜브 벽에 열이 전달되고, 그 결과 핀에 열이 전달됩니다. 그런 다음 핀은 열을 주변 공기로 분산시켜 공간을 따뜻하게 합니다. 이 과정은 원하는 온도에 도달할 때까지 계속됩니다.
핀 튜브는 수많은 이점을 제공하지만, 핀 튜브 열 교환기의 장점과 단점을 모두 고려하여 정보에 입각한 결정을 내리는 것이 중요합니다.
고효율: 핀이 제공하는 표면적이 증가하여 열 전달이 더욱 효율적으로 이루어집니다.
컴팩트한 크기: 핀 튜브는 더 작고 컴팩트한 열 교환기를 허용합니다.
내구성: 핀 튜브의 구조적 무결성으로 인해 내구성이 더욱 향상되고 오래 지속됩니다.
비용 효율적: 초기 비용에도 불구하고 에너지 및 유지 관리가 장기적으로 절약되므로 핀 튜브가 비용 효율적인 솔루션이 됩니다.
복잡성: 핀 튜브의 제조 공정은 일반 튜브의 제조 공정보다 더 복잡하여 생산 비용이 증가할 수 있습니다.
유지 관리: 핀은 오염되기 쉬우며 효율성을 유지하려면 정기적인 청소가 필요합니다.
초기 비용: 핀 튜브의 초기 비용은 일반 튜브에 비해 높을 수 있습니다.
핀 튜브 적용 분야는 다양한 산업에 걸쳐 있으며 각 산업은 핀 튜브의 향상된 열 전달 특성을 활용합니다. 주요 애플리케이션은 다음과 같습니다.
난방, 환기 및 공조(HVAC) 시스템에서 핀 튜브는 라디에이터 및 열교환기에 사용되어 효율적인 난방 및 냉방을 제공합니다. 컴팩트한 디자인으로 인해 주거용 및 상업용 건물에 이상적입니다.
핀 튜브는 자동차 라디에이터 및 인터쿨러에 광범위하게 사용됩니다. 핀 튜브의 높은 효율성은 엔진이 최적의 온도에서 작동하도록 보장하여 성능과 연료 효율성을 향상시킵니다.
석유 및 가스 부문에서 핀 튜브는 가스 탈수 및 오일 냉각과 같은 공정을 위한 열교환기에 사용됩니다. 고온 및 부식성 환경을 처리하는 능력은 이 산업에서 없어서는 안 될 요소입니다.
핀 튜브는 발전, 특히 증기 응축기와 공기 예열기에서 중요한 역할을 합니다. 높은 효율성은 발전소의 출력을 최대화하는 동시에 에너지 손실을 최소화하는 데 도움이 됩니다.
핀 튜브와 일반 튜브를 비교하면 열 전달 응용 분야에서 핀 튜브의 중요한 장점이 드러납니다. 자세한 비교는 다음과 같습니다.
핀 튜브는 일반 튜브에 비해 훨씬 더 높은 열 전달 효율을 제공합니다. 핀은 표면적을 늘려 보다 효율적인 열 방출 또는 흡수를 가능하게 합니다. 대조적으로, 일반 튜브는 표면적이 제한되어 있어 열 전달 속도가 낮습니다.
효율성이 높기 때문에 핀 튜브를 사용하여 보다 컴팩트한 열교환기를 만들 수 있습니다. 결과적으로 동일한 열 전달 성능을 달성하려면 더 커야 하는 일반 튜브를 사용하는 시스템에 비해 시스템이 더 작고 가벼워집니다.
핀 튜브는 일반적으로 일반 튜브보다 내구성이 더 좋습니다. 핀은 추가적인 구조적 지원을 제공하여 튜브가 기계적 응력과 환경 요인에 대한 저항력을 더욱 강화하도록 해줍니다. 반면 일반 튜브는 손상 및 마모에 더 취약합니다.
핀 튜브의 초기 비용은 더 높을 수 있지만 장기적인 비용 효율성으로 인해 더 나은 투자가 가능합니다. 핀 튜브와 관련된 에너지 절약 및 유지 관리 비용 절감은 초기 비용보다 더 큰 경우가 많습니다.
열 교환기에 수직 핀을 갖는 목적은 다면적이며 시스템의 전반적인 효율성과 성능에 기여합니다. 몇 가지 주요 이유는 다음과 같습니다.
수직 핀은 열 전달에 사용할 수 있는 표면적을 늘려 주변 공기로 열을 보다 효율적으로 분산시킬 수 있습니다. 이는 자연 대류가 열 전달의 주요 모드인 응용 분야에서 특히 유용합니다.
핀의 수직 방향은 공기의 경계층을 방해하여 난류를 개선하고 열 전달 효율을 높이는 데 도움이 됩니다. 이는 열교환기가 최고 효율로 작동하도록 보장합니다.
수직 핀은 튜브에 추가적인 구조적 지지를 제공하여 열 교환기의 내구성을 높이고 기계적 응력에 대한 저항력을 높입니다. 이는 튜브가 상당한 힘을 받는 고유량 응용 분야에서 특히 중요합니다.
핀의 수직 방향으로 인해 청소 및 유지 관리가 더 쉽습니다. 이는 열교환기가 서비스 수명 동안 효율적으로 계속 작동하도록 보장하는 데 중요합니다.
결론적으로, 핀 튜브는 일반 튜브에 비해 많은 장점을 제공하므로 다양한 산업 분야의 열 교환기에 선호됩니다. 핀 튜브 제조 공정, 핀 튜브의 장점, 다양한 유형의 핀 튜브의 특정 응용 분야를 이해하는 것은 열 관리 요구 사항에 적합한 구성 요소를 선택하는 데 중요합니다. 열 전달 효율, 내구성, 비용 효율성 등의 요소를 고려하면 열교환기 시스템의 성능과 수명을 향상시키는 현명한 결정을 내릴 수 있습니다.
