에너지 비용이 상승하고 환경 규제가 더욱 엄격해짐에 따라 열 전달 효율은 현대 산업 시스템에서 중요한 요소가 되었습니다. 발전, 석유화학 처리, HVAC, 야금 및 재생 에너지와 같은 산업은 모두 안정적인 운영을 유지하고 연료 소비를 줄이며 장비 수명을 연장하기 위해 효율적인 열교환 장비에 크게 의존합니다. 이러한 맥락에서 핀 튜브 기술은 더 높은 성능과 내구성 요구 사항을 충족하기 위해 빠르게 발전했습니다.
오늘날 사용 가능한 다양한 핀 튜브 디자인 중에서 내장형 핀 튜브는 기계적 강도, 열 안정성 및 까다로운 작동 조건에 대한 적합성이 가장 뛰어납니다. 기존의 일반 튜브 또는 느슨하게 결합된 핀 튜브와 비교하여 내장형 핀 튜브는 핀과 튜브를 더욱 안전하게 결합하므로 고온, 고압 및 부식성 환경에서 선호되는 솔루션입니다.
내장형 핀 튜브 는 핀 스트립이 기본 튜브 외부 표면의 정밀하게 가공된 홈에 기계적으로 내장되어 강력하고 영구적인 결합을 생성하여 탁월한 열 전달 효율과 장기적인 작동 안정성을 보장하는 일종의 핀 튜브입니다.
산업 공정이 더 높은 효율성과 더 긴 서비스 주기를 추구함에 따라 기존 열 교환기 구성 요소의 한계가 더욱 분명해졌습니다. 열악한 핀 부착, 핀 튜브 인터페이스의 열 저항, 열 사이클링 시 기계적 고장은 모두 시스템 성능을 저하시킬 수 있습니다. 내장된 핀 튜브는 견고한 기계적 고정과 최적화된 열 전도성을 결합하여 이러한 문제를 해결합니다.
이 기사에서는 구조, 제조 공정, 재료, 사용자 정의 옵션, 성능 이점 및 실제 산업 응용 분야를 다루는 내장형 핀 튜브에 대한 포괄적인 B2B 중심 분석을 제공합니다. 또한 선도적인 산업 플랫폼에서 얻은 시장 관점을 통합하고 기술적 설명을 알루미늄 및 금속 가공 솔루션의 현재 제품 기능과 일치시킵니다.
임베디드 핀 튜브란 무엇입니까?
임베디드 핀 튜브는 어떻게 제조됩니까?
재료 및 맞춤화
주요 장점
산업 전반에 걸친 응용
임베디드 핀 튜브에 대한 산업 플랫폼 관점
결론

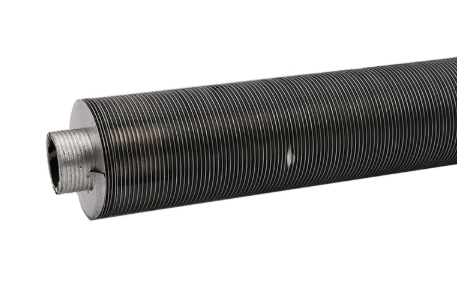

내장형 핀 튜브는 기본 튜브의 외벽에 있는 홈에 금속 핀이 내장되어 열 전달과 내구성을 향상시키는 기계적으로 잠긴 구조를 형성하는 고급 열교환기 구성 요소입니다.
내장형 핀 튜브는 더 넓은 핀 튜브 제품 범주에 속하며, 유체와 주변 공기 또는 가스 간의 열 교환을 개선하기 위해 튜브의 외부 표면적을 늘리도록 설계되었습니다. 핀이 튜브 표면에 감싸이거나 접착되는 L 유형 핀 튜브 또는 KL 유형 핀 튜브 설계와 달리 내장 핀 튜브는 핀 재료를 튜브 벽에 물리적으로 고정하는 홈 내장 프로세스에 의존합니다.
이러한 구조적 구별은 매우 중요합니다. 핀을 튜브에 삽입하면 열 접촉 저항이 최소화되어 열이 튜브 벽에서 핀으로, 그리고 주변 매체로 효율적으로 흐릅니다. 이로 인해 내장형 핀 튜브가 높은 온도 구배 및 지속적인 열 순환과 관련된 응용 분야에서 특히 효과적입니다.
기하학적 관점에서 볼 때 내장형 핀 튜브는 일반적으로 일정한 피치, 높이 및 두께를 갖는 나선형 핀을 특징으로 합니다. 핀 형상은 특정 열 전달 요구 사항, 공기 흐름 특성 및 압력 강하 제한에 맞게 정밀하게 제어될 수 있습니다.
산업용 열교환기 설계에서 내장형 핀 튜브는 G 유형 핀 튜브, K 유형 핀 튜브 및 L 유형 핀 튜브 솔루션과 자주 비교됩니다. 각각 고유한 장점이 있지만 초기 비용 절감보다 장기적인 신뢰성과 기계적 무결성이 우선시되는 경우 내장형 핀 튜브가 선택되는 경우가 많습니다.
내장형 핀 튜브는 기본 튜브에 연속 홈을 가공하고 제어된 압력 및 성형 기술을 사용하여 이 홈에 핀 스트립을 기계적으로 삽입하여 제조됩니다.
내장형 핀 튜브의 제조 공정은 다른 많은 보다 더 복잡 핀 튜브 유형 하지만 이러한 복잡성은 우수한 성능에 직접적으로 기여합니다. 이 프로세스는 엄격한 치수 공차와 표면 품질 표준을 충족해야 하는 기본 튜브 재료를 신중하게 선택하고 준비하는 것부터 시작됩니다.
첫 번째 중요한 단계는 홈 가공입니다. 특수 장비를 사용하여 튜브 외부 표면에 정밀한 나선형 홈을 절단합니다. 이 홈의 깊이, 너비 및 피치는 핀 스트립 치수와 정확히 일치하도록 설계되었습니다. 이 단계에서 편차가 발생하면 핀 유지 강도와 열 성능이 저하될 수 있습니다.
홈이 형성되면 연속적인 핀 스트립이 홈에 공급됩니다. 롤링, 프레싱 및 성형 힘의 조합을 통해 튜브 재료는 핀 주위에서 소성 변형되어 제자리에 고정됩니다. 이 기계적 매립 공정은 고온에서 분해될 수 있는 접착제나 용접 없이 영구적인 결합을 생성합니다.
L형 핀 튜브 및 KL 유형 핀 튜브 제조와 비교하여 임베디드 핀 튜브 생산은 핀 부착 강도가 뛰어납니다. K형 핀 튜브 설계에는 기계적 변형도 포함되지만, 내장형 방법은 튜브 벽에 핀이 더 깊게 침투하여 진동 및 열팽창으로 인한 핀 풀림에 대한 저항력이 향상됩니다.
품질 관리는 제조 작업 흐름의 중요한 부분입니다. 치수 검사, 핀 풀아웃 테스트, 표면 무결성 검사가 정기적으로 수행되어 각 부품의 품질을 보장합니다. 핀 튜브는 산업 성능 표준을 충족합니다. 또한 고급 생산업체는 특수 응용 분야를 위해 알루미늄 핀 재료, 스테인리스 스틸 베이스 및 하이브리드 금속 조합을 지원하도록 프로세스를 맞춤화합니다.
내장형 핀 튜브는 다양한 기본 튜브 및 핀 재료를 사용하여 생산할 수 있으며 특정 열, 기계 및 환경 요구 사항을 충족하는 광범위한 사용자 정의 옵션을 제공합니다.
재료 선택은 의 성능과 수명에 영향을 미치는 가장 중요한 요소 중 하나입니다 핀 튜브 . 내장형 핀 튜브는 일반적으로 작동 온도, 압력 및 부식 노출에 따라 기본 튜브에 탄소강, 스테인리스강, 구리 및 알루미늄 합금을 사용하여 제조됩니다.
알루미늄 핀 소재는 우수한 열 전도성, 가벼운 무게, 내식성으로 인해 널리 선호됩니다. 많은 산업 응용 분야에서 강철 또는 스테인리스 스틸 튜브와 결합된 알루미늄 내장 핀은 성능과 비용 간의 최적의 균형을 제공합니다. 이 구성은 공냉식 열 교환기 및 폐열 회수 시스템에 특히 효과적입니다.
사용자 정의 옵션은 재료 선택 이상으로 확장됩니다. 내장된 핀 튜브는 핀 높이, 핀 두께, 핀 밀도 및 나선 각도 측면에서 맞춤화될 수 있습니다. 이러한 매개변수는 열 전달 계수, 공기 흐름 저항 및 전체 교환기 효율에 직접적인 영향을 미칩니다. 예를 들어, 핀 밀도가 높을수록 표면적이 증가하지만 압력 강하도 높아질 수 있으므로 신중한 최적화가 필요합니다.
표면 강화 논의에서 때때로 사용되는 소파 일반 직물 또는 소파 베개 직물 비유와 비교할 때 내장형 핀 튜브는 훨씬 더 엔지니어링되고 응용 분야별 접근 방식을 제공합니다. 각 설계는 상세한 열 계산 및 작동 조건을 기반으로 개발되어 최종 핀 튜브 솔루션이 시스템 성능 목표에 부합하도록 보장합니다.
내부식성, 내오염성 또는 미적 외관을 개선하기 위해 표면 처리 및 코팅을 적용할 수도 있습니다. 이러한 처리는 해양 환경, 화학 처리 공장 및 가혹한 기상 조건에 노출되는 실외 설치에서 특히 중요합니다.
내장형 핀 튜브는 다른 많은 핀 튜브 설계에 비해 우수한 열 전달 효율, 탁월한 기계적 강도 및 긴 서비스 수명을 제공합니다.
내장형 핀 튜브의 주요 장점 중 하나는 뛰어난 열 성능입니다. 핀과 튜브 벽 사이의 긴밀한 접촉은 열 저항을 최소화하여 열이 빠르고 균일하게 전달되도록 합니다. 이는 전체 열교환기 효율을 높이고 에너지 소비를 감소시킵니다.
기계적 내구성은 또 다른 주요 이점입니다. 핀이 튜브 벽에 물리적으로 내장되어 있기 때문에 진동이나 열 순환으로 인해 느슨해지거나 변형되거나 분리될 가능성이 훨씬 적습니다. 이로 인해 내장형 핀 튜브는 신뢰성이 중요한 중공업 환경에 특히 적합합니다.
유지 관리 관점에서 내장형 핀 튜브는 장기적인 운영 비용을 절감합니다. 견고한 구조로 인해 청소 및 취급 시 핀 손상이 최소화되어 수리 또는 교체 빈도가 줄어듭니다. 열교환기의 수명주기 동안 이러한 내구성은 상당한 비용 절감으로 이어집니다.
G 유형 핀 튜브 및 L 유형 핀 튜브 대안과 비교할 때 내장형 핀 튜브는 종종 고온 응용 분야에서 우수한 성능을 보여줍니다. K 유형 핀 튜브 솔루션은 강력한 핀 부착 기능을 제공하는 반면, 임베디드 설계는 더 깊은 기계적 잠금 장치를 제공하여 극한 조건에서도 안정성을 향상시킵니다.
또한 내장형 핀 튜브는 소형 열교환기 설계를 지원합니다. 높은 효율성을 통해 엔지니어는 더 적은 수의 튜브로 필요한 열 성능을 달성하고 장비 크기와 재료 사용량을 줄일 수 있습니다. 이러한 장점은 공간 절약 및 에너지 효율적인 시스템을 지향하는 현대 산업 동향과 잘 일치합니다.
내장형 핀 튜브는 까다로운 작동 조건에서 효율적이고 안정적인 열 전달이 필요한 산업 전반에 걸쳐 널리 사용됩니다.
발전 부문에서는 내장형 핀 튜브가 공냉식 응축기, 이코노마이저 및 열 회수 시스템에 일반적으로 사용됩니다. 고온을 견디고 지속적인 작동이 가능하므로 화석 연료와 재생 에너지 시설 모두에 이상적입니다.
석유화학 및 화학 가공 산업 역시 내장형 핀 튜브에 크게 의존하고 있습니다. 이러한 환경에서 열교환기는 부식성 유체, 고압 및 변동하는 열 부하에 노출됩니다. 강력한 핀 부착과 내장형 핀 튜브의 맞춤형 재료 옵션은 안정적인 성능과 긴 서비스 수명을 보장합니다.
HVAC 및 산업용 환기 시스템에서 내장형 핀 튜브는 공기 히터 및 냉각기의 효율성을 향상시킵니다. 단순한 핀형 튜브 설계와 비교하여 내장형 솔루션은 먼지 축적 및 기계적 손상에 대한 저항력이 향상되어 더 높은 열 전달 속도를 제공합니다.
야금 및 제조 산업에서는 용광로, 가마 및 공정 냉각 시스템에 내장형 핀 튜브를 사용합니다. 견고한 구조는 높은 복사열과 미립자 노출이 있는 열악한 환경에서의 작동을 지원합니다.
폐열 회수는 또 다른 주요 응용 분야입니다. 내장형 핀 튜브를 사용하면 배기 가스에서 열 에너지를 효율적으로 포착하고 재사용할 수 있어 에너지 보존 및 배출 감소 계획을 지원합니다. 이는 글로벌 지속 가능성 목표 및 규제 요구 사항에 부합합니다.
이 섹션에서는 성능, 응용 분야 및 기술적 고려 사항에 중점을 두고 선도적인 전문 플랫폼에서 논의한 내장형 핀 튜브에 대한 업계 관점을 제시합니다.
Fintube 플랫폼은 내장형 핀 튜브의 기계적 접착 강도를 강조하여 다른 핀 튜브 설계에서 핀 분리가 일반적인 실패 모드인 고온 및 진동 환경에 대한 적합성을 강조합니다.
Solitaire Overseas 플랫폼은 다양한 열 성능 요구 사항을 충족하기 위한 재료 조합 및 핀 형상 측면에서 적응성을 언급하면서 여러 산업에 걸쳐 내장형 핀 튜브의 다양성을 논의합니다.
또 다른 핀튜브 산업 플랫폼은 특히 장기적인 서비스 안정성과 유지 관리 필요성 감소 측면에서 L형 핀 튜브 및 KL 유형 핀 튜브 솔루션에 비해 내장형 핀 튜브의 비교 이점에 중점을 둡니다.
이러한 관점은 고성능의 신뢰할 수 있는 핀 튜브 솔루션으로서 내장형 핀 튜브가 시장에서 인식되고 있음을 종합적으로 강조합니다. 까다로운 산업 응용 분야를 위한
내장된 핀 튜브는 현대 열 전달 기술 내에서 매우 효율적이고 내구성이 뛰어나며 다양한 솔루션을 나타냅니다.
핀을 튜브 벽에 직접 내장함으로써 이 고급 핀 튜브 설계는 우수한 열 접촉, 탁월한 기계적 강도 및 장기적인 작동 신뢰성을 달성합니다. G 유형 핀 튜브, L 유형 핀 튜브, K 유형 핀 튜브 및 KL 유형 핀 튜브 대안과 비교하여 내장형 핀 튜브는 지속적으로 고온 성능, 진동 저항 및 수명주기 비용 효율성 측면에서 이점을 제공합니다.
광범위한 재료 옵션, 정밀한 사용자 정의 기능 및 알루미늄 기반 제조 솔루션과의 호환성을 통해 내장 핀 튜브는 발전, 화학 처리, HVAC, 야금 및 폐열 회수 응용 분야에 적합합니다. 업계가 계속해서 더 높은 효율성과 지속 가능성을 요구함에 따라 내장형 핀 튜브는 차세대 열 교환기 시스템에서 점점 더 중요한 역할을 할 준비가 되어 있습니다.
성능, 내구성 및 장기적인 가치의 균형을 유지하는 안정적인 열 전달 부품을 찾는 B2B 구매자 및 엔지니어에게 내장형 핀 튜브는 기술적으로 건전하고 미래 지향적인 선택으로 남아 있습니다.
