Cosa rende un buon design del dissipatore di calore? Principi essenziali per un raffreddamento efficace

Quando si tratta di progettazione di dissipatori di calore, che si tratti di apparecchi LED, elettronica di potenza, controlli industriali o dispositivi personalizzati, non tutti i dissipatori di calore sono uguali. Un dissipatore di calore ben progettato può garantire prestazioni termiche stabili, longevità ed efficienza; una progettazione inadeguata può causare surriscaldamento, inefficienza o addirittura guasti. Di seguito sono riportati gli aspetti chiave che definiscono un 'buon' design del dissipatore di calore.

1. Design delle alette: geometria, spaziatura, spessore e forma

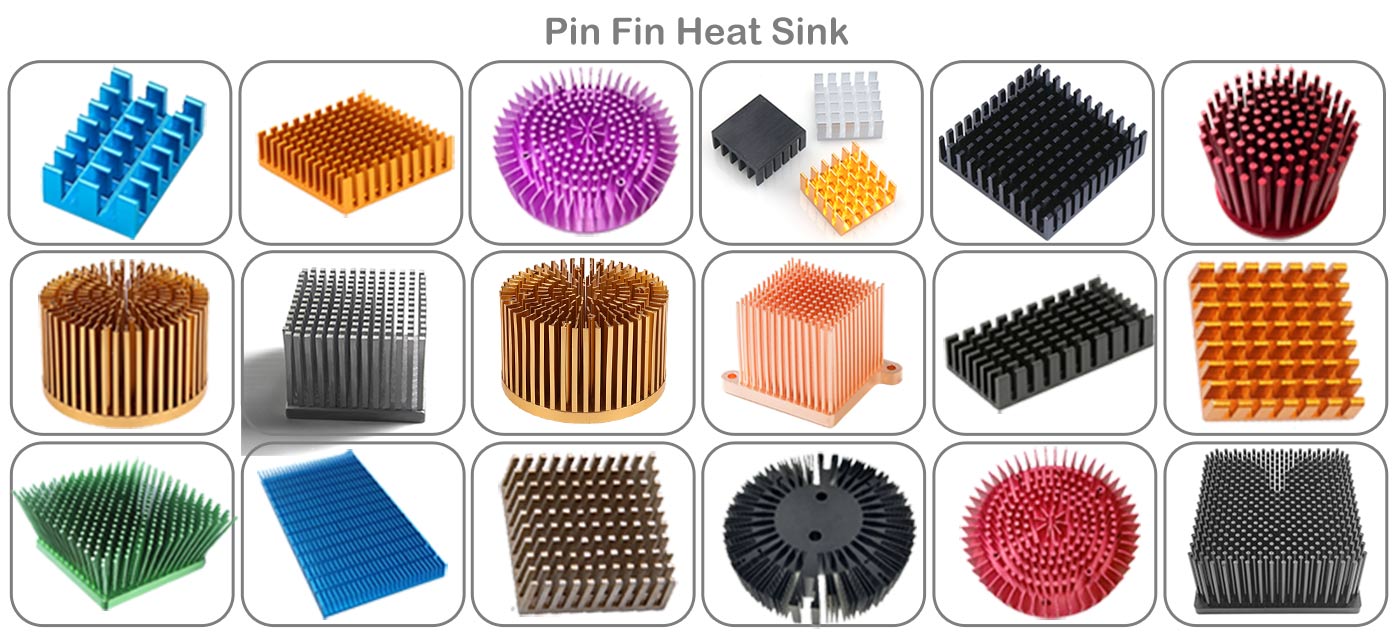

La geometria delle pinne e la forma contano . Le pinne dritte sono comuni e facili da produrre e funzionano bene con un flusso d'aria costante. Ma in molti contesti, soprattutto con flusso d'aria forzato o alloggiamenti compatti, forme di alette non standard (come alette a spillo, alette sfalsate o sfalsate, alette ondulate o a feritoie) possono aumentare la turbolenza, migliorare la miscelazione del flusso d'aria e aumentare l'efficienza del trasferimento di calore. BEAUSINO+2astrocnc.com+2

1. La spaziatura tra le alette deve essere ottimizzata . Per il raffreddamento passivo (convezione naturale), le alette troppo dense bloccano il flusso d'aria; per il raffreddamento attivo (ventola o flusso d'aria forzato), superficie di scarico delle alette eccessivamente scarsa. Una buona progettazione sceglie una spaziatura delle alette adeguata alle condizioni del flusso d'aria. Ad esempio, molte linee guida raccomandano una spaziatura più ampia (~8–12 mm) per la convezione naturale, mentre una spaziatura più stretta (2–5 mm) funziona quando è presente un flusso d'aria forzato. PTSMAKE+2Fornitori di dissipatori di calore personalizzati | Ecoterm+2

2. Lo spessore e l'altezza delle alette devono bilanciare l'area superficiale, la conduzione e la resistenza meccanica . Le alette sottili aumentano la superficie e fanno risparmiare materiale, ma devono comunque condurre il calore in modo efficace ed essere sufficientemente robuste per la manipolazione e le tolleranze di produzione. Alette troppo spesse possono ridurre il rapporto superficie/volume e il potenziale di conduzione dei rifiuti. Tuling+2Lavorazione personalizzata+2

In sintesi: un buon design delle alette ricerca un equilibrio: massimizza la superficie e il flusso d'aria, garantendo al tempo stesso che le alette conducano il calore in modo efficiente e sopravvivano alle sollecitazioni di produzione o installazione.

2. Interfaccia base e fonte di calore: garantisce una buona conduzione termica

1. Lo spessore e la planarità della base sono fondamentali. La base del dissipatore di calore deve distribuire uniformemente il calore dalla sorgente (LED, modulo di alimentazione, chip ecc.) all'array di alette. Se la base è troppo sottile o la sua superficie non è uniforme, la distribuzione del calore diventa scarsa e alcune alette avranno prestazioni inferiori, causando punti caldi o un raffreddamento irregolare. Tuling+2RayPCB+2

2. Un buon contatto con la fonte di calore non è negoziabile. Utilizzare materiale di interfaccia termica appropriato (pasta/cuscinetto termico) o garantire uno stretto contatto meccanico, altrimenti le perdite di conduzione sull'interfaccia ridurranno drasticamente l'efficienza complessiva del dissipatore di calore. Tuling+1

Un percorso termico affidabile – dalla sorgente → base → alette → aria – è il fondamento di qualsiasi dissipatore di calore efficace. Senza questo, anche il design più sofisticato delle pinne non sarà d'aiuto.

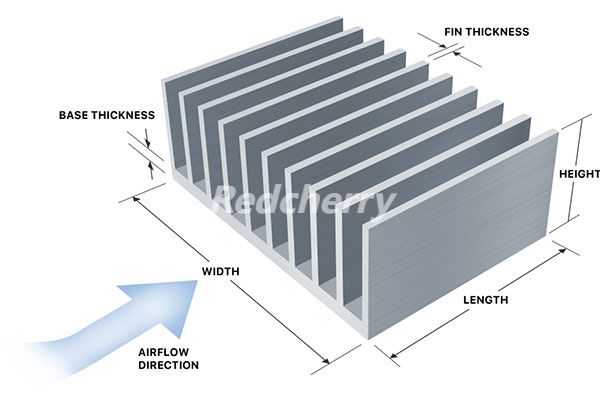

3. Abbina il design alla modalità di raffreddamento e alle condizioni del flusso d'aria

Il 'miglior' dissipatore di calore dipende dall'effettivo ambiente di raffreddamento :

1. Convezione naturale (raffreddamento passivo, senza ventola): utilizzare alette verticali, spaziatura più ampia e alette più alte, per consentire all'aria calda di salire naturalmente e all'aria fresca di entrare tra le alette. In questi casi, alette eccessivamente dense o una spaziatura ridotta ostacolano la circolazione dell'aria e riducono l'efficacia. Micfor+2Fornitori di dissipatori di calore personalizzati | Ecoterm+2

2. Convezione forzata (con ventola/flusso d'aria): puoi permetterti una spaziatura delle alette più stretta, più alette e utilizzare forme di alette che migliorano la turbolenza (ondulate, pin-fin, sfalsate) per massimizzare la superficie e il trasferimento convettivo. astrocnc.com+2HTS-铝材+2

Pertanto, la progettazione deve considerare l' ambiente di installazione reale e il metodo del flusso d'aria (passivo o attivo) prima di decidere la geometria, la spaziatura, l'altezza e l'orientamento delle alette.

4. Bilanciare prestazioni termiche, producibilità, costi e utilizzo pratico

Un dissipatore di calore concettualmente 'ideale' non è sempre la migliore soluzione nel mondo reale. È necessario considerare i compromessi:

1. Alette molto sottili/alte o forme complesse possono migliorare le prestazioni teoriche, ma possono essere fragili, difficili o costose da produrre oppure facilmente danneggiabili durante la movimentazione/installazione. Winshare Termico+2Lavorazione personalizzata+2

2. In ambienti polverosi o sporchi, le alette strettamente distanziate possono accumulare detriti o bloccare il flusso d'aria, riducendo l'affidabilità a lungo termine. Design delle pinne più semplici e robusti potrebbero essere più appropriati. Winshare Termico+1

3. La resistenza strutturale, lo spessore della base, la facilità di montaggio e la compatibilità con l'alloggiamento/l'involucro spesso contano tanto quanto le prestazioni termiche, soprattutto nelle applicazioni industriali, di illuminazione a LED o per esterni. Estrusione sino+1

Una buona progettazione è sempre un equilibrio tra efficienza termica, durata, costi di produzione, realtà di installazione ed esigenze di manutenzione.
