تُستخدم مقاطع الألمنيوم المبثوقة على نطاق واسع في صناعات البناء والسيارات والآلات والطاقة المتجددة. وتأتي شعبيتها من طبيعة الألومنيوم خفيفة الوزن، ونسبة القوة إلى الوزن، ومقاومته للتآكل، والأهم من ذلك، قدرته على البثق إلى أشكال مخصصة للغاية.

بالنسبة للمهندسين والمشترين الذين يعملون في مجال سحب الألمنيوم لأول مرة، قد تبدو العديد من المصطلحات الفنية ومفاهيم التصميم مربكة. يشرح هذا الدليل المعرفة الأساسية التي تحتاجها: أشكال الملفات الشخصية، والتفاوتات، والسلوك المادي، والمصطلحات شائعة الاستخدام.

---

1. ما هو ملف الألومنيوم المبثوق؟

إن مقاطع الألمنيوم المبثوقة عبارة عن شكل مقطع عرضي مستمر يتم إنتاجه عن طريق دفع قطع الألمنيوم الساخنة من خلال قالب فولاذي.
يتم تحديد الشكل النهائي من خلال تصميم القالب ويمكن أن يكون بسيطًا (زوايا، قنوات، أنابيب) أو مخصصًا بدرجة كبيرة بناءً على رسم CAD.

تشمل المزايا النموذجية ما يلي:

1. أشكال متناسقة على طول كامل

2. دقة ممتازة

3. مرونة عالية في التصميم

4. الإنتاج الضخم فعال من حيث التكلفة

5. مجموعة واسعة من خيارات التشطيب السطحي

---

2. الأنواع الشائعة لأشكال التشكيلات المبثوقة

يمكن تصنيف مقاطع الألمنيوم إلى عدة أشكال عامة:

أ. لمحات صلبة

عدم وجود فراغات داخلية.
تستخدم للإطارات والأجزاء الميكانيكية والأقواس وما إلى ذلك.

ب. ملامح شبه جوفاء

أشكال مغلقة جزئيًا ذات فتحات ضيقة.
تستخدم للتطبيقات الهيكلية الخفيفة.

ج. لمحات جوفاء

فراغات مغلقة بالكامل؛ أنابيب مستديرة، أنابيب مربعة، أشكال متعددة الغرف.
يستخدم للهياكل خفيفة الوزن، وتطبيقات نقل الحرارة، والأنظمة المعيارية.

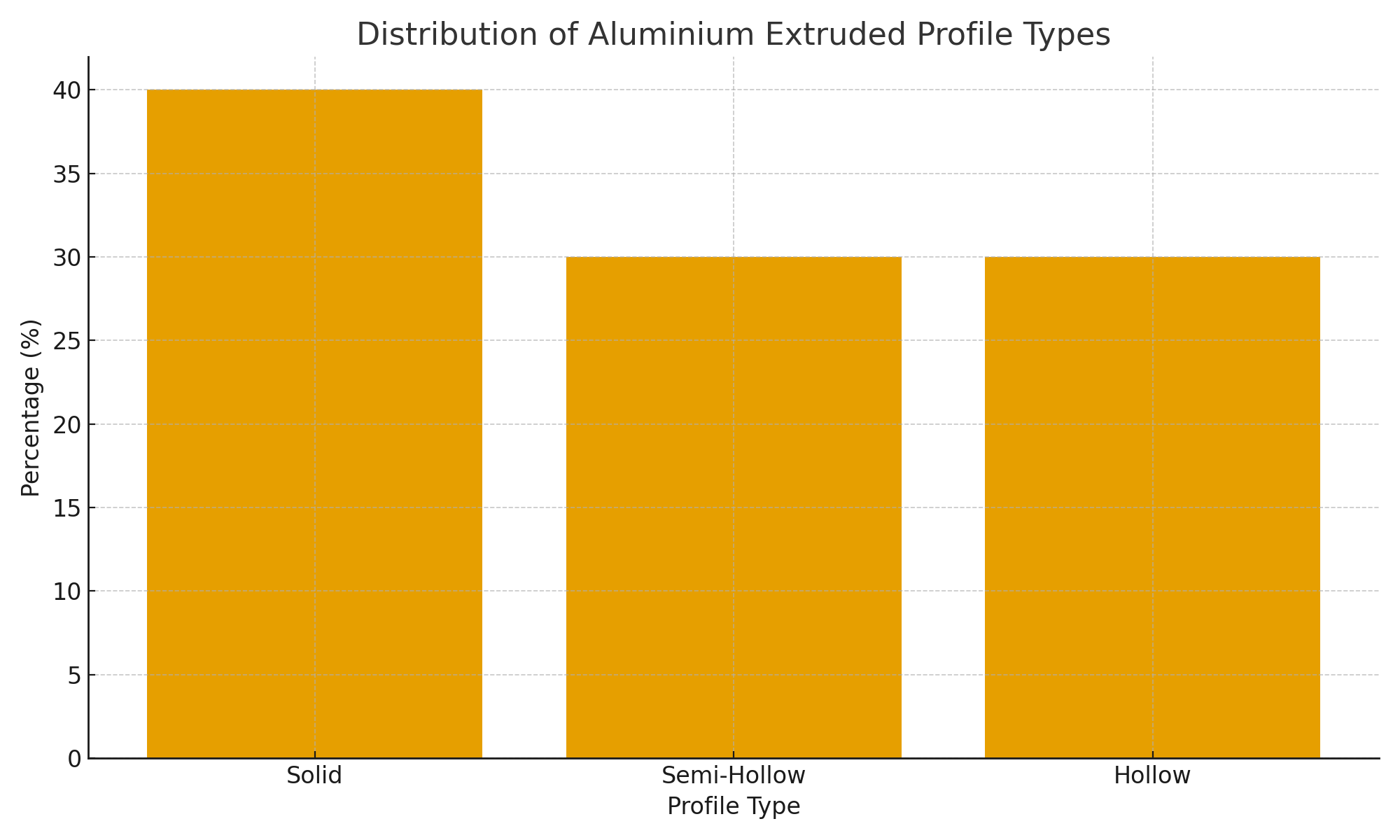

لفهم توزيع الاستخدام العام لأشكال الملفات الشخصية في الصناعات النموذجية بشكل أفضل، يوفر المخطط الشريطي التالي مقارنة واضحة:

---

توزيع أنواع مقاطع الألمنيوم المبثوقة

من البيانات المذكورة أعلاه، تظل المقاطع الصلبة هي الأكثر استخدامًا على نطاق واسع نظرًا لقوتها وبساطتها، في حين تتبعها المقاطع المجوفة وشبه المجوفة عن كثب بسبب مزايا القوة بالنسبة للوزن.

---

3. فهم سمك الجدار والتصميم الهيكلي

يؤثر سمك الجدار بشكل مباشر على:

1. القوة الهيكلية

2. وزن

3. استقرار البثق

4. تكلفة الإنتاج

يوصى بالسمك الموحد والانتقالات السلسة لتحسين قابلية التصنيع وتحمل التحكم.

---

4. ما هي تفاوتات البثق؟

تحدد التفاوتات الانحرافات المقبولة في:

1. أبعاد

2. سمك الجدار

3. استقامة

4. تطور

5. التسطيح

6. جودة السطح

تعتمد التفاوتات على مدى تعقيد الشكل واختيار السبيكة (6061/6063) والمزاج (T5/T6).

---

5. مصطلحات هامة في مجال سحب الألمنيوم

قالب البثق — أداة فولاذية لتشكيل الألومنيوم.
الخام - كتلة ألومنيوم أسطوانية ساخنة.
سبيكة 6063/6061 - تحديد الصلابة، ومقاومة التآكل، وقابلية التشغيل الآلي.
المزاج T5 / T6 - يشير إلى القوة الميكانيكية بعد المعالجة الحرارية.
طول الملف الشخصي - عادة 3-6 أمتار.
التشطيب السطحي - الأنودة، طلاء المسحوق، السفع الرملي، إلخ.

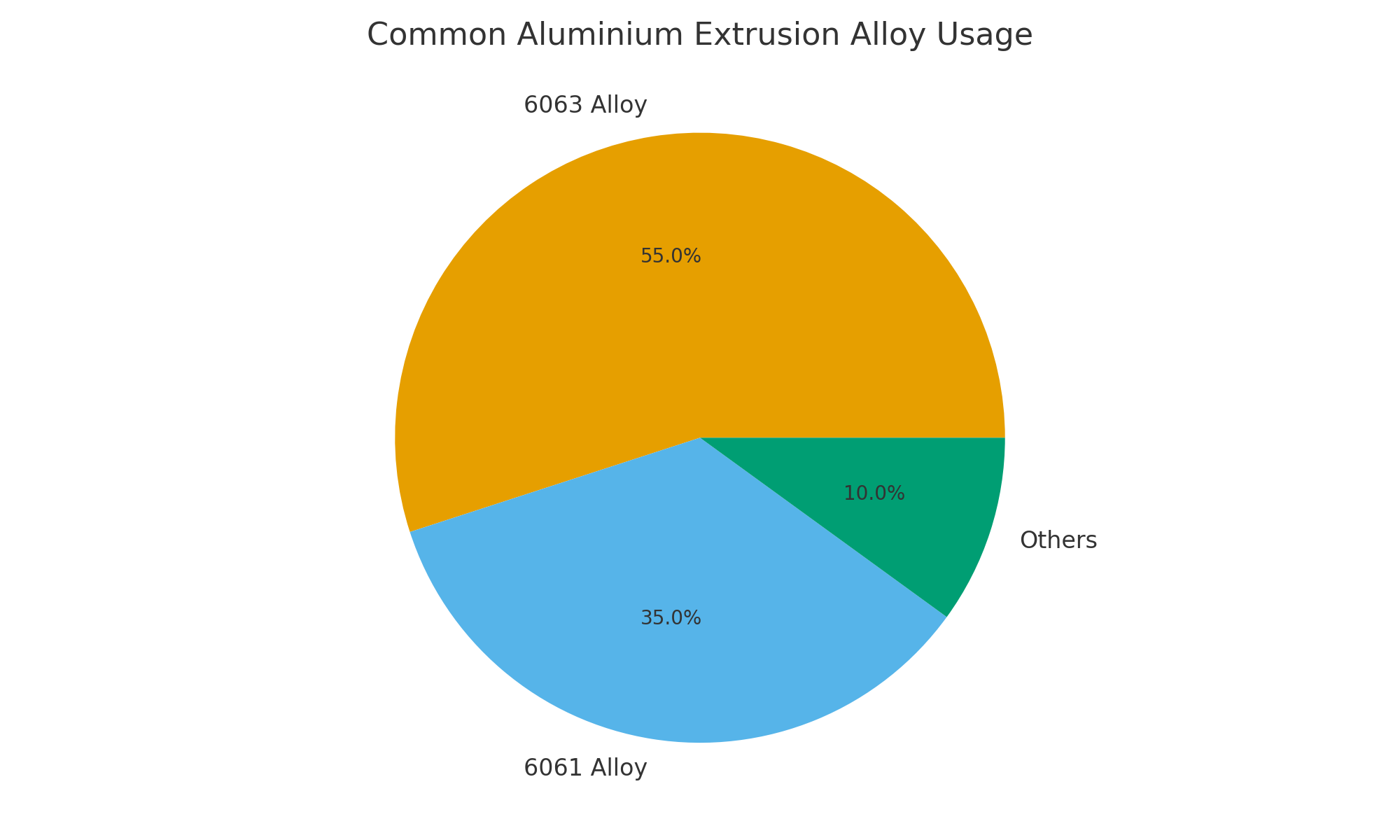

لتوضيح كيفية اختيار سبائك الألومنيوم المختلفة في المشاريع الحقيقية، إليك عرض مرئي للبيانات:

---

الاستخدام الشائع لسبائك الألمنيوم

يوضح الرسم البياني أن سبيكة 6063 هي الأكثر استخدامًا نظرًا لقدرتها الممتازة على البثق وخصائص التشطيب، بينما تُفضل سبيكة 6061 للتطبيقات ذات القوة الأعلى.

---

6. من رسم CAD إلى المنتج المبثوق

العملية النموذجية:

1. إرسال رسم CAD

2. يقوم المهندسون بتقييم التصميم

3. تصميم وتصنيع القالب

4. تسخين البليت والبثق

5. التبريد والتمدد

6. القطع إلى الطول

7. المعالجة الحرارية الاختيارية والتشطيب السطحي

يضمن سير العمل هذا دقة عالية وجودة مستقرة.

---

7. التطبيقات الشائعة لمقاطع الألومنيوم المبثوقة المخصصة

1. إطارات الألواح الشمسية

2. مساكن ضوء LED

3. بالوعة الحرارة

4. هياكل السيارات

5. أجزاء الآلة

6. واجهات المباني

7. غرف معيارية ومحطات شحن

8. العبوات الصناعية

---

خاتمة

إن فهم أشكال مقاطع الألومنيوم المبثوقة، والتفاوتات، ومصطلحات المواد، والاستخدام النموذجي للسبائك يساعد المشترين والمهندسين على اتخاذ قرارات دقيقة عند تصميم المكونات المخصصة. باستخدام رسم CAD مناسب، يمكن تصنيع أي ملف تعريف تقريبًا لتلبية المتطلبات الهيكلية أو الجمالية أو الوظيفية.
