Kühlkörperschälen vs. Extrusion: Leistungs- und Kostenanalyse

Der Hauptunterschied zwischen geschälten und extrudierten thermischen Komponenten liegt in ihrer Herstellungsmechanik und ihren strukturellen Grenzen: Beim Extrudieren wird erhitztes Metall durch eine Matrize gedrückt, um feste geometrische Profile zu erzeugen, während beim Schälen ein präzises Schneidwerkzeug zum Schneiden und Anheben von Rippen aus einem massiven Metallblock verwendet wird. Folglich erreicht das Schälen deutlich höhere Rippendichten, dünnere Rippengeometrien und einen thermischen Grenzflächenwiderstand von null, wodurch es sich hervorragend für die Verlustleistung bei hoher Dichte eignet, während das Extrudieren nach wie vor die kostengünstigste und strukturell robusteste Lösung für großvolumige Anwendungen mit Standardleistung ist.

Um sich durch die detaillierten technischen Aspekte dieser beiden Methoden zurechtzufinden, ist ein tiefer Einblick in ihre Herstellungsmechanismen, thermischen Leistungsmerkmale und Gesamtbetriebskostenstrukturen erforderlich. Diese umfassende Analyse vergleicht Schälen und Extrudieren systematisch über mechanische Grenzen hinweg, Luftstrom-Thermodynamik, Materialverhalten und umfassende Kostenmodelle. Durch die Analyse dieser kritischen Dimensionen können Beschaffungsexperten und Ingenieurteams datengesteuerte Entscheidungen treffen, die perfekt sowohl mit ihren technischen Leistungsspezifikationen als auch mit den langfristigen Projektbudgets übereinstimmen.

Inhaltszusammenfassungsverzeichnis

1. Der Kernunterschied in der Fertigungsmechanik

Die Fertigungsmechanik definiert die geometrischen Grenzen und die strukturelle Integrität eines Kühlkörpers, wobei die Extrusion auf der Hochdruck-Materialverformung durch eine geformte Matrize beruht und beim Schälen ein mikrogesteuertes Schneidmesser zum Abtrennen durchgehender Rippen von einer festen Basis verwendet wird. Um die Leistungsunterschiede zwischen diesen beiden thermischen Lösungen vollständig zu verstehen, muss man sich zunächst ansehen, wie sie physikalisch hergestellt werden. Die während der Produktion ausgeübten mechanischen Kräfte bestimmen nicht nur die endgültige physische Form; Sie verändern grundlegend die innere Kornstruktur des Metalls, die maximal erreichbaren Seitenverhältnisse und das Vorhandensein oder Nichtvorhandensein von thermischen Engpässen zwischen den Rippen und der Grundplatte.

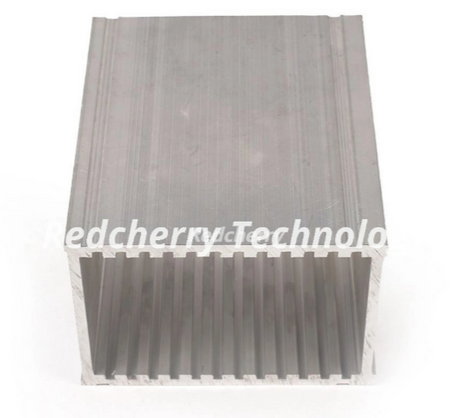

1.1 Der Extrusionsprozess

Der Extrusionsprozess ist ein hochautomatisiertes Herstellungsverfahren für große Stückzahlen, bei dem ein massiver Metallbarren – fast ausschließlich Aluminiumlegierungen wie 6063 oder 6061 – in einen plastifizierten Zustand erhitzt wird, typischerweise auf etwa 400 bis 500 Grad Celsius. Sobald das Material die richtige Temperatur erreicht hat, drückt ein massiver hydraulischer Stößel das erweichte Metall unter enormem Druck durch eine gehärtete Stahlmatrize. Die Matrize enthält den exakten negativen Querschnitt des gewünschten Profils, sodass das Metall als kontinuierliche, längliche lineare Form mit einheitlichen Querschnittsmerkmalen entsteht.

Sobald das Profil die Form verlässt, wird es durch Luft- oder Wasserabschreckungen abgekühlt, gestreckt, um die Geradheit sicherzustellen, und dann auf bestimmte Längen geschnitten. Dieses Verfahren ist für die Herstellung standardmäßiger geometrischer Formen äußerst effizient, wird jedoch durch die mechanische Festigkeit der Stahlform selbst stark eingeschränkt. Da die dünnen Stahlzungen, die die Lücken zwischen den Rippen bilden, dem Druck von Hunderten Tonnen durch das fließende plastifizierte Aluminium standhalten müssen, besteht die Gefahr, dass sie brechen, wenn sie zu hoch oder zu dünn sind. Diese inhärente mechanische Anfälligkeit führt zu strengen Herstellungsgrenzen hinsichtlich der Rippendicke, dem Abstand und dem maximalen Seitenverhältnis, die durch Standardextrusion erreicht werden können.

1.2 Der Skiving-Prozess

Im Gegensatz dazu handelt es sich beim Schälverfahren um eine präzise Bearbeitungstechnik, die vollständig bei Raumtemperatur unter Verwendung eines massiven Rohmaterialblocks, der entweder Aluminium oder reines Kupfer sein kann, abläuft. Ein leistungsstarkes, mathematisch gesteuertes Rasiermesser bewegt sich horizontal über die Oberfläche des Metallbarrens. Die Klinge schneidet in präziser Tiefe und Entfernung in das Material ein und schneidet eine dünne Metallschicht ab, ohne sie vollständig vom Hauptblock zu lösen. Anschließend biegt die Maschine diese gehobelte Scheibe vertikal und verwandelt sie in eine aufrechte, funktionale Kühlrippe.

Da jede Rippe nacheinander aus genau demselben Rohmaterialblock geschnitten und geformt wird, gibt es keinerlei Verbindung, Schweißnaht oder Schnittstelle zwischen den einzelnen Rippen und der Grundplatte. Die Basis und die Lamellen bilden ein kompromissloses, durchgehendes Stück Metall. Da das Schaberwerkzeug während des Schneidhubs dynamisch unterstützt wird und nicht den isotropen zerstörerischen Drücken ausgesetzt ist, die in Extrusionsdüsen auftreten, können außerdem unglaublich dünne Rippen erzeugt werden, die extrem eng beieinander liegen. Dadurch können beim Wälzschälen die strukturellen und geometrischen Einschränkungen, die herkömmliche Extrusionsverfahren einschränken, vollständig umgangen werden.

2. Performance-Showdown: Wie vergleichen sie sich?

Die thermische Leistung wird durch die gesamte verfügbare Oberfläche, die volumetrischen Luftstromeigenschaften und die Materialreinheit bestimmt. Schälkonstruktionen bieten bis zu doppelt so viel Kühleffizienz wie extrudierte Konfigurationen in hochdichten Umgebungen mit Umluft.

Bei der Bewertung eines Kühlkörpers für anspruchsvolle Industrie-, Computer- oder Energieerzeugungssysteme sind der thermische Widerstand und die Verlustleistungskapazität die ultimativen Erfolgsmaßstäbe. Die durch den Herstellungsprozess auferlegten physikalischen Einschränkungen bestimmen direkt, wie effektiv eine Komponente Kalorien von einem Halbleiterübergang ableiten und an den umgebenden Umgebungsluftstrom abgeben kann.

2.1 Flossendichte und Oberfläche

Bei jeder konvektionsbasierten Kühlanwendung ist die gesamte zur Wärmeableitung verfügbare Oberfläche der Hauptfaktor für die Gesamtkühlleistung. Extrusionsprozesse werden grundsätzlich durch ein maximales Lamellenseitenverhältnis – das Verhältnis der Lamellenhöhe zur Spaltbreite zwischen den Lamellen – eingeschränkt, das bei der kommerziellen Standardproduktion typischerweise bei etwa 4:1 bis 10:1 liegt. Der Versuch, diese Parameter zu überschreiten, riskiert einen katastrophalen Chipausfall. Diese Einschränkung bedeutet, dass extrudierte Profile dickere Rippen und breitere Luftkanäle aufweisen müssen, was die maximale Oberfläche, die in eine feste volumetrische Hülle gepackt werden kann, direkt einschränkt.

Umgekehrt ermöglicht die sequentielle Schneidbewegung des Schälprozesses Seitenverhältnisse von bis zu 25:1 oder sogar 50:1. Beim Wälzschälen lassen sich Rippen mit einer Dicke von nur 0,2 Millimetern zuverlässig herstellen und diese mit gleichmäßigen Mikrospalten beabstanden. Dieser enorme geometrische Vorteil ermöglicht es Ingenieurteams, die gesamte konvektive Oberfläche auf exakt derselben physischen Grundfläche nahezu zu verdoppeln oder zu verdreifachen. Bei der Integration in platzbeschränkte Gehäuse, in denen die Volumenabmessungen streng begrenzt sind, bietet eine geschälte Konfiguration eine exponentiell höhere Wärmeableitungsleistung im Vergleich zu ihrem extrudierten Gegenstück.

2.2 Wärmeleitfähigkeit und Materialgrenzen

Die Wahl des Materials spielt bei der Wärmeleitfähigkeit eine ebenso wichtige Rolle, und hier treten die mechanischen Unterschiede zwischen den beiden Prozessen noch deutlicher hervor. Der Extrusionsprozess ist größtenteils auf bestimmte Aluminiumlegierungen beschränkt, da reines Kupfer übermäßig hohe Schmelzpunkte und Extrusionsdrücke erfordert, die Standard-Herstellungsformen schnell zerstören. Während Aluminium leicht und äußerst kostengünstig ist, liegt seine Wärmeleitfähigkeit bei etwa 200 W/m·K. Dies stellt eine klare Leistungsobergrenze bei der Bewältigung extremer lokaler Wärmeströme dar.

Beim Wälzschälen werden diese Materialgrenzen vollständig aufgehoben, da es sich um einen Kaltbearbeitungsprozess handelt. Es kann mit gleicher Präzision sowohl an hochwertigen Aluminiumblöcken als auch an massiven Reinkupferbarren durchgeführt werden, die eine Wärmeleitfähigkeit von etwa 400 W/m·K besitzen – fast doppelt so viel wie die von Aluminium. Da ein geschältes Bauteil aus einem einzigen monolithischen Block geschnitzt wird, weist es darüber hinaus eine perfekte innere Kornausrichtung und keinen Grenzflächenwiderstand zwischen der Rippe und der Basis auf. Wenn im Gegensatz dazu ein extrudiertes Design eine Kupferbasis erfordert, um hohe Wärmeströme bewältigen zu können, muss eine Klebe- oder Epoxidverbindung verwendet werden, wodurch eine dauerhafte Wärmebarriere entsteht, die die Gesamteffizienz beeinträchtigt. Für hohe Leistungsanforderungen unter Verwendung eines fortschrittlichen Ein hocheffizienter Aluminium-Kühlkörper oder eine geschälte Lösung aus reinem Kupfer sorgen für kompromisslose Wärmeleitungen.

2.3 Verlustleistungskapazität

Die ultimative Leistungsverlustkapazität einer Wärmebaugruppe wird erreicht, wenn sie mit dem tatsächlichen Luftstrom des Systems gekoppelt wird. Da extrudierte Profile über breite Rippenkanäle verfügen, bieten sie einen sehr geringen statischen Druckabfall, was sie ideal für Konfigurationen mit natürlicher Konvektion oder Anwendungen mit kostengünstigen Niederdruck-Kühlventilatoren macht. Wenn die thermische Belastung jedoch Hunderte oder Tausende von Watt erreicht, versagt die natürliche Konvektion und Umgebungen mit Umluft werden zwingend erforderlich.

In Hochleistungs-Umluftszenarien glänzt die hohe Lamellendichte eines geschälten Designs. Aufgrund der dicht gepackten Rippenstruktur entsteht zwar ein höherer statischer Druckabfall, doch in Kombination mit einem Hochdruck-Industrieventilator kann das schiere Volumen der Kontaktfläche weitaus mehr Wärmeenergie pro Kubikzentimeter ableiten. Skived-Konfigurationen eliminieren lokale Hotspots weitaus effektiver als extrudierte Profile und sind daher die bevorzugte Wahl für IGBT-Module mit hoher Dichte, Server-CPUs und große Wechselrichter, bei denen ein thermisches Durchgehen unbedingt verhindert werden muss.

3. Struktur der Herstellungskosten: Werkzeug vs. Stückpreis

Die Wirtschaftlichkeit eines Herstellungsprozesses hängt stark vom Produktionsvolumen ab, wobei das Extrudieren erhebliche Vorabinvestitionen in die Werkzeugausstattung erfordert, aber bei hohen Stückzahlen minimale Kosten pro Einheit liefert, während das Schälen mit vernachlässigbaren anfänglichen Einrichtungskosten verbunden ist, aber höhere, stabilere Bearbeitungskosten pro Einheit aufweist.

Die Wahl zwischen diesen beiden thermischen Technologien ist nie eine rein technische Entscheidung; Es erfordert eine detaillierte Finanzanalyse der Gesamtbetriebskosten. Die Vorlaufausgaben, Programmierzeiten, Materialauslastungsraten und endgültigen Produktionsmengen spielen alle eine integrierte Rolle bei der Bestimmung, welche Lösung den höchsten Return on Investment für ein B2B-Unternehmen bietet.

Gesamtprojektkosten │ ├──> Extrusion: [Hohe Werkzeugkosten] + [Sehr niedrige Stückkosten × Hohes Volumen] │ └──> Schälen: [Nahezu Null-Werkzeugkosten] + [Moderate Stückkosten × Beliebiges Volumen]

3.1 Vergleichsübersichtstabelle

Um Beschaffungsmanagern und technischen Leitern einen klaren, allgemeinen Überblick zu bieten, werden in der folgenden Matrix die wichtigsten mechanischen, thermischen und finanziellen Parameter aufgeschlüsselt, die diese beiden vorherrschenden Fertigungsmethoden unterscheiden.

Der finanzielle Verlauf eines Produktlebenszyklus bestimmt normalerweise, welche Technologie sich durchsetzt. Für die Extrusion muss eine spezielle Stahlmatrize entworfen, CNC-bearbeitet und gehärtet werden, bevor ein einzelnes Produktionsteil hergestellt werden kann. Dies führt zu einer sofortigen Vorabinvestition in Höhe von mehreren Tausend Dollar und führt zu einer Vorlaufzeit von mehreren Wochen im Entwicklungszyklus. Sobald diese Form jedoch betriebsbereit ist, kann sie mit unglaublich hoher Geschwindigkeit und minimalem Arbeitsaufwand kilometerlange Aluminiumprofile herauspumpen, wodurch die Kosten pro Einheit bei Massenfertigungsläufen auf ein Tiefstniveau sinken. Für Projekte mit stabilen, langfristig hohen Volumina unter Verwendung einer maßgeschneiderten, langlebigen Lösung Die industrielle Strangpressung von Aluminium-Kühlkörpern stellt den absoluten Gipfel der finanziellen Effizienz dar.

Beim Wälzschälen hingegen sind praktisch keine Spezialwerkzeuge erforderlich. Der Prozess basiert auf serienmäßigen, leistungsstarken Schälmaschinen, die mit Universalschneidmessern ausgestattet sind und über eine digitale Bahnprogrammierung gesteuert werden. Das bedeutet, dass ein Ingenieur einen Entwurf einreichen kann und innerhalb weniger Stunden ein Prototyp aus einem Rohmetallbarren geschnitten werden kann, wodurch Werkzeugvorlaufzeiten und Vorab-Entwicklungskosten vollständig umgangen werden. Dies macht das Wälzschälen für die schnelle Prototypenerstellung, kundenspezifische Kleinserien und erste Markteinführungen unglaublich kostengünstig. Da jedoch jede Rippe nacheinander geschnitten werden muss, bleibt die Maschinenzykluszeit pro Teil relativ konstant, unabhängig davon, ob Sie zehn oder zehntausend Stücke herstellen. Die Arbeits- und Maschinenbetriebszeit führt dazu, dass bei der Massenproduktion mit extrem hohen Stückzahlen die Stückkosten einer geschälten Komponente höher bleiben als bei einem extrudierten Profil.

Die Materialnutzung führt auch zu deutlichen Kostenabweichungen. Extrusion ist äußerst materialeffizient; Der Knüppel wird direkt in die endgültige Form gequetscht, wobei an den absoluten Enden der extrudierten Längen nur geringe Mengen Abfall verbleiben. Das Schälen erfordert als Ausgangsmaterial einen vorab zugerichteten, äußerst gleichmäßigen massiven Metallbarren. Durch das Quadrieren und Vorbereiten dieser Blöcke aus größerem Rohmaterial können zusätzliche Metallspäne und -späne entstehen, was die Rohstoffverschwendung erhöht. Bei der Arbeit mit teuren Materialien wie reinem Kupfer muss diese Ausschussrate sorgfältig in die Gesamtwirtschaftlichkeit der Einheit eingerechnet werden, um unerwartete Kostenüberschreitungen zu vermeiden.

Schlussfolgerungs- und Entscheidungsrahmen

Bei der Wahl zwischen Schälen und Extrudieren geht es letztendlich darum, die Anforderungen an die Anwendungsleistung mit den Produktionsmengen über den gesamten Lebenszyklus in Einklang zu bringen. Keine der beiden Technologien ist weltweit überlegen; Vielmehr dient jede Lösung als optimale Lösung innerhalb ihres spezifischen betrieblichen und finanziellen Sweet Spots. Durch die direkte Ausrichtung der technischen Anforderungen an die in diesem Leitfaden beschriebene Fertigungsrealität können Unternehmen sowohl thermische Ausfälle als auch unnötige Budgetverschwendung vermeiden.

Um den Auswahlprozess für Entwicklungs- und Beschaffungsteams zu optimieren, sollten Sie den folgenden dreistufigen Entscheidungsrahmen berücksichtigen:

1. Bewerten Sie die Wärmedichte und die räumlichen Einschränkungen: Wenn das System über extrem hohe Leistungsdichten verfügt, die in einem kleinen volumetrischen Gehäuse konzentriert sind, oder wenn die Anwendung die kompromisslose Wärmeleitfähigkeit von reinem Kupfer erfordert, ist Schälen der technologisch notwendige Weg. Wenn das Gehäuse eine größere Stellfläche zulässt und auf standardmäßige natürliche Konvektions- oder Niederdruckventilatoren setzt, ist die Extrusion dieser Last mehr als gewachsen.

2. Bewerten Sie das Produktlebenszyklusvolumen: Für Prototyping, Proof-of-Concept-Phasen oder spezielle Industrieläufe mit kleinen bis mittleren Stückzahlen (unter 500 Einheiten) eliminiert das Schälen teure Vorabinvestitionen in Werkzeuge und verkürzt die Markteinführungszeit. Wenn die Produktion auf Tausende identischer Einheiten skaliert und das Design festgelegt wird, wird auf ein optimiertes umgestellt Eine langlebige Aluminium-Kühlkörperlösung durch Strangpressen wird enorme Skaleneffekte ermöglichen.

3. Analysieren Sie die Gesamtdurchlaufzeiten eines Projekts: Wenn ein Projekt unmittelbar mit engen Fristen konfrontiert ist, können die Wochen, die zum Entwerfen, Testen und Validieren einer benutzerdefinierten Extrusionsdüse erforderlich sind, die Startpläne gefährden. Skiving ermöglicht eine sofortige Fertigungsausführung direkt aus einer CAD-Datei und verschafft Projektmanagern einen wertvollen Zeitvorteil in kritischen, beschleunigten Entwicklungsphasen.

Durch den Ausgleich dieser mechanischen, thermischen und wirtschaftlichen Variablen können B2B-Käufer vertrauensvoll mit Lieferanten zusammenarbeiten und sicherstellen, dass die von ihnen gewählte Kühlkörperarchitektur eine robuste, zuverlässige Kühlleistung liefert und gleichzeitig die langfristige Unternehmensrentabilität maximiert.
