Was sind Rippenrohre und wie verbessern sie die Wärmeübertragung?

Was ist ein Rippenrohr?

Ein Rippenrohr ist ein technisches Wärmeaustauschrohr, das stark strukturierte äußere oder innere Vorsprünge, sogenannte Rippen, enthält, um die effektive Oberfläche, die für die Übertragung von Wärmeenergie zur Verfügung steht, zu vervielfachen.

In herkömmlichen industriellen Wärmesystemen bewegt sich Energie zwischen einer primären internen Flüssigkeit und einer sekundären externen Flüssigkeit. Wenn der konvektive Wärmeübertragungskoeffizient des äußeren Fluids wesentlich niedriger ist als der des inneren Fluids – wie z. B. eine im Rohr strömende Flüssigkeit und ein nach außen strömendes Gas – weist ein normales glattes Rohr einen enormen Wärmewiderstand an seiner Außenfläche auf. Das Rippenrohr löst diesen thermodynamischen Engpass, indem es erweiterte metallische Oberflächen hinzufügt, wodurch mehr Wärmeenergie gleichzeitig nach außen oder innen geleitet werden kann.

Die Fertigungsarchitektur von a Bei modernen Rippenrohren kommen Verbindungsstrategien zum Einsatz, die einen optimalen metallischen Kontakt zwischen Grundrohr und Rippenmaterial gewährleisten. Zu den gängigen Materialien gehören Aluminium, Kohlenstoffstahl und Kupfer, die aufgrund ihrer Wärmeleitfähigkeit, mechanischen Festigkeit und Korrosionsbeständigkeit ausgewählt werden. Durch die Integration dieser erweiterten Oberflächen können Industrieanlagen den physischen Platzbedarf ihrer Wärmetauscher erheblich minimieren und gleichzeitig die Gesamtleistung maximieren, was das Standard-Rippenrohr zu einem unverzichtbaren Aktivposten in der modernen Thermodynamik macht.

Um die strukturelle Integrität unter extremen Betriebsdrücken sicherzustellen, muss jedes konstruierte Rippenrohr präzise geometrische Konfigurationen einhalten. Faktoren wie Rippenabstand, Höhe, Dicke und Verbindungsart bestimmen, wie gut die Baugruppe über lange Lebenszyklen hinweg funktioniert. Durch die Wahl eines hochwertigen, hochfrequenzgeschweißten Rippenrohrs wird sichergestellt, dass die physische Verbindung zwischen der Rohrwand und der Rippe extremen Temperaturwechseln ohne Delamination oder Leistungseinbußen standhält.

Wie verbessern Rippenrohre die Wärmeübertragung?

Rippenrohre verbessern die Wärmeübertragung, indem sie die gesamte äußere Oberfläche vergrößern, die dem umgebenden Medium ausgesetzt ist, und die thermische Grenzschicht strömender Flüssigkeiten zerstören, um den konvektiven Energieaustausch zu beschleunigen.

Die zugrunde liegende Physik eines Hochleistungsrippenrohrs kann durch das Fouriersche Gesetz der Wärmeleitung und das Newtonsche Gesetz der Kühlung erklärt werden. Wenn die Flüssigkeitsgeschwindigkeiten erheblich schwanken, dominiert der gasseitige Wärmewiderstand die Gleichung. Durch die Verwendung eines optimierten Rippenrohrs multiplizieren Ingenieure den Oberflächenfaktor (A) in der Wärmeübertragungsgleichung Q = h A ΔT. Diese Verstärkung kompensiert die niedrigen Konvektionskoeffizienten (h), die Gasen innewohnen, und ermöglicht einen schnellen Ausgleich der Wärmeenergie zwischen den internen Flüssigkeits- und externen Luftströmungskanälen.

Über die einfache Oberflächenausdehnung hinaus erzeugt ein Rippenrohr aktiv lokale Flüssigkeitsturbulenzen. Wenn der externe Gasstrom mit der scharfen Geometrie jeder nachfolgenden Rippenrohrreihe kollidiert, wird das laminare Strömungsmuster gewaltsam gestört. Diese kontinuierliche Vermischung verhindert die Bildung einer stagnierenden thermischen Grenzschicht, die normalerweise als unerwünschte Isolierdecke wirkt. Die induzierte Mikroturbulenz sorgt dafür, dass frische, ungeheizte Gasmoleküle kontinuierlich in direkten Kontakt mit den heißen metallischen Oberflächen der Rippenrohrmatrix gebracht werden.

Darüber hinaus kann gleichzeitig die interne Strömungsdynamik optimiert werden. Bei Verwendung einer speziellen Rippenrohrkonfiguration in großen Industriekesseln oder Kondensatorsystemen werden durch die gleichmäßige Wärmeverteilung lokale Hotspots minimiert. Dieser thermische Ausgleich reduziert die mechanische Belastung im gesamten Wärmetauschergerüst und maximiert so die Betriebslebensdauer, während gleichzeitig erstklassige Wärmeabgaberaten während industrieller Spitzenproduktionszeiten aufrechterhalten werden.

Funktionsprinzip der Wärmeleitung in Rippen: Die physikalische Effizienz eines Rippenrohrs hängt von der Leitfähigkeit der Rippenbefestigungsverbindung ab. Wärmeenergie wandert über Festkörperleitung von der Innenflüssigkeit durch die Basisrohrwand, überquert die Rippen-Rohr-Grenzfläche und breitet sich entlang der Rippenstruktur radial nach außen aus, bevor sie durch erzwungene oder natürliche Konvektion in die umgebende Atmosphäre abgeleitet wird.

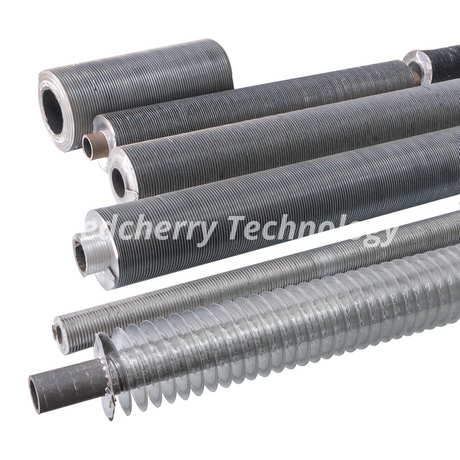

Haupttypen von Rippenrohren und ihre Spezifikationen

Zu den primären Klassifizierungen von Rippenrohren gehören: G-Typ eingebettete , L-Typ gewickelte und hochfrequenzgeschweißte Varianten, jeweils so konfiguriert, dass sie Produktionskosten, thermische Effizienz und Umweltbeständigkeit in Einklang bringen.

Unter diesen mechanischen Konfigurationen ist das Design mit eingebetteten Rippenrohren für anspruchsvolle thermische Profile sehr gefragt. Für eine budgetbewusste Beschaffung ohne Kompromisse bei der strukturellen Steifigkeit bietet die Verwendung eines wirtschaftlichen Rippenrohrs vom Typ G einen optimalen Kompromiss. Bei diesem Aufbau wird eine präzise spiralförmige Nut mechanisch in die Außenwand des Basisrohrs geschnitten und ein Aluminium- oder Kupferstreifen mechanisch unter Spannung in die Nut gewickelt, gefolgt von einer Hinterfüllung, um absolute mechanische Verriegelung und thermischen Kontakt bis zu 400 °C sicherzustellen.

Für noch härtere Betriebsbedingungen, bei denen aggressive Chemikalien oder Meeresatmosphäre eine ernsthafte Bedrohung darstellen, sind Hochleistungsvarianten erforderlich. Industriebetriebe verlassen sich in hohem Maße auf ein spezielles Rippenrohr aus rostfreiem Stahl, um lokale Lochfraßbildung und Oxidation zu bekämpfen. Diese robusten Rohre werden häufig durch kontinuierliches Hochfrequenz-Schmiedeschweißen hergestellt, wodurch sichergestellt wird, dass die Rippen-Rohr-Verbindung eine einzige metallurgische Verbindung auf atomarer Ebene bildet, die alle Mikrospalte beseitigt, in denen sich Feuchtigkeit oder korrosive Stoffe ansammeln könnten.

Die Auswahl des idealen Rippenrohrs erfordert den Vergleich präziser technischer Spezifikationen wie Rippenhöhe, Steigung und Kompatibilität des Grundmaterials. Eine falsche Auswahl kann zu übermäßigen luftseitigen Druckabfällen oder katastrophaler galvanischer Korrosion zwischen unterschiedlichen Metallen führen. Ingenieure müssen Flüssigkeitsgeschwindigkeiten und chemische Umgebungsprofile analysieren, um zwischen einem kostengünstigen umwickelten Rippenrohr oder einer vollständig geschweißten Hochfrequenzalternative zu wählen, die für jahrzehntelange kontinuierliche thermische Belastung ausgelegt ist.

Industrielle Anwendungen von Rippenrohren

Rippenrohre werden überall in der petrochemischen Raffinerie, der Energieerzeugung, in HVAC-Systemen und in der Schwerindustrie eingesetzt, um groß angelegte Arbeitsabläufe im Wärmemanagement zu optimieren.

In Energieerzeugungsanlagen sind riesige Kessel und Abhitzedampferzeuger (HRSGs) in hohem Maße auf hochbelastbare Rippenrohrkonfigurationen angewiesen, um thermische Energie aus Abgasen zu gewinnen, die andernfalls in die Atmosphäre entweichen würden. Diese zurückgewonnene Wärme wird zur Vorwärmung des Kesselspeisewassers umgeleitet, wodurch die thermodynamische Effizienz der gesamten Anlage direkt erhöht wird. Die hohe mechanische Haltbarkeit einer hochfrequenzgeschweißten Rippenrohrmatrix ermöglicht den zuverlässigen Betrieb dieser Energiesysteme bei extremen Rauchgasgeschwindigkeiten und hohen Partikelkonzentrationen.

Der petrochemische Sektor stellt einen weiteren kritischen Anwendungsbereich für die fortschrittliche Rippenrohrtechnologie dar. Ölraffinerien und chemische Syntheseanlagen nutzen große luftgekühlte Wärmetauscher (Lamellenkühler), um Kohlenwasserstoffdämpfe zu kondensieren und Prozessflüssigkeiten zu kühlen. Da diese Systeme häufig Außenumgebungen und flüchtigen Chemikalien ausgesetzt sind, bietet die Wahl eines eingebetteten G-Rippenrohrs die erforderliche mechanische Integrität, um thermischen Ausdehnungsspannungen standzuhalten und gleichzeitig vorhersehbare Wärmeabgaberaten unabhängig von Umgebungswetterschwankungen zu liefern.

1. Schwere Industriekessel: Verwendung von hochfrequenzgeschweißten Rippenrohrmodulen zur Wärmerückgewinnung aus Abgaskanälen und Maximierung der Dampfproduktionsmetriken.

2. Chemische Prozesskondensatoren: Integration korrosionsbeständiger Rippenrohrnetzwerke zur sicheren Verarbeitung saurer oder hochreaktiver Dämpfe.

3. Kommerzielle HVAC-Luftbehandlungsgeräte: Einsatz leichter Kupferrohrschlangen mit Aluminiumrippen für einen effizienten Wärmeaustausch in zentralen Klimatisierungssystemen.

Wartungs- und Inspektionstipps: Die regelmäßige Wartung einer Rippenrohrbaugruppe ist von entscheidender Bedeutung, um Verschmutzung und Leistungsabfall zu verhindern. Angesammelter Staub, Schmutz oder chemische Ablagerungen zwischen den Lamellenspalten müssen regelmäßig mit Hochdruck-Wasserstrahl- oder Druckluftsystemen entfernt werden. Regelmäßige Ultraschalldickenprüfungen sollten auch am Basisrohr durchgeführt werden, um interne Erosion zu überwachen und unerwartete Ausfälle zu verhindern.

Abschluss

Zusammenfassend lässt sich sagen, dass das moderne Rippenrohr einen entscheidenden Durchbruch in der Wärmetechnik darstellt und eine praktische und hocheffiziente Lösung für die inhärenten Herausforderungen des gasseitigen Wärmewiderstands bietet. Durch die drastische Vergrößerung der verfügbaren Oberfläche und die Optimierung der Flüssigkeitsturbulenz ermöglichen Rippenrohre eine schnelle und kostengünstige Wärmeübertragung in einer Vielzahl industrieller Anwendungen. Unabhängig davon, ob Sie eine kostengünstige G-Typ-Variante oder eine robuste hochfrequenzgeschweißte Edelstahlbaugruppe einsetzen, ist die Auswahl der genauen Konfiguration, die auf Ihre spezifischen Druck-, Temperatur- und Umgebungsparameter zugeschnitten ist, für den langfristigen Betriebserfolg von entscheidender Bedeutung.
