Isı Emici Kaydırma ve Ekstrüzyon: Performans ve Maliyet Analizi

Eğimli ve ekstrüzyonlu termal bileşenler arasındaki temel fark, üretim mekanikleri ve yapısal sınırlarında yatmaktadır: ekstrüzyon, sabit geometrik profiller oluşturmak için metali bir kalıptan geçirmeye zorlar; oysa yontma, katı bir metal bloktan kanatçıkları dilimlemek ve kaldırmak için hassas bir kesme aleti kullanır. Sonuç olarak, yontma, önemli ölçüde daha yüksek kanat yoğunlukları, daha ince kanat geometrileri ve sıfır termal arayüz direnci elde ederek onu yüksek yoğunluklu güç dağıtımında üstün kılarken, ekstrüzyon, yüksek hacimli, standart performanslı uygulamalar için en uygun maliyetli ve yapısal olarak sağlam çözüm olmaya devam ediyor.

Bu iki metodolojinin ayrıntılı teknik özelliklerinde gezinmek, üretim mekaniklerine, termal performans özelliklerine ve toplam sahip olma maliyeti yapılarına derinlemesine dalmayı gerektirir. Bu kapsamlı analiz, mekanik sınırlar, hava akışı termodinamiği, malzeme davranışları ve kapsamlı maliyet modelleri boyunca yontma ve ekstrüzyonu sistematik olarak karşılaştıracaktır. Satın alma profesyonelleri ve mühendislik ekipleri, bu kritik boyutları analiz ederek hem teknik performans spesifikasyonlarına hem de uzun vadeli proje bütçelerine mükemmel şekilde uyum sağlayan veriye dayalı kararlar alabilirler.

İçerik Özet Dizini

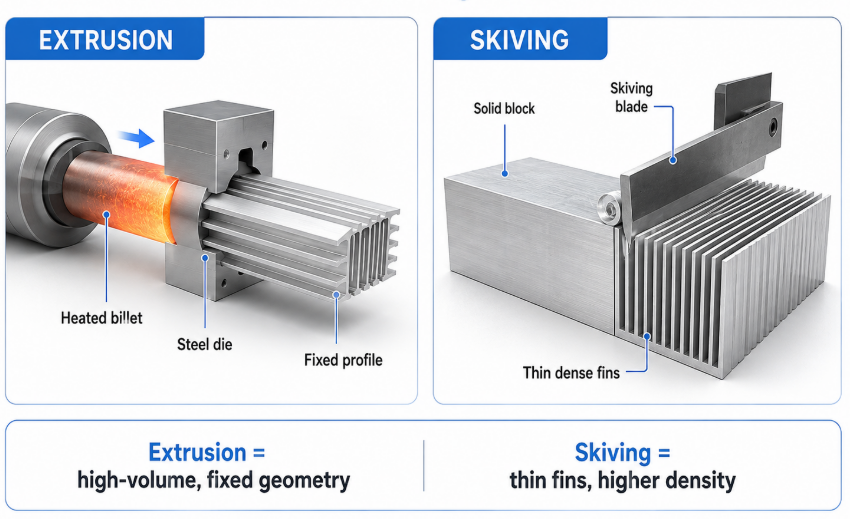

1. İmalat Mekaniğindeki Temel Fark

Üretim mekaniği, bir ısı emicinin geometrik sınırlarını ve yapısal bütünlüğünü tanımlar; burada ekstrüzyon, şekillendirilmiş bir kalıp aracılığıyla yüksek basınçlı malzeme deformasyonuna dayanır ve sıyırma, katı bir tabandan sürekli kanatçıkları tıraş etmek için mikro kontrollü bir dilimleme bıçağı kullanır. Bu iki termal çözüm arasındaki performans farklarını tam olarak anlamak için öncelikle bunların fiziksel olarak nasıl üretildiklerine bakmak gerekir. Üretim sırasında uygulanan mekanik kuvvetler yalnızca nihai fiziksel şekli belirlemez; metalin iç tanecik yapısını, elde edilebilecek maksimum en-boy oranlarını ve kanatlar ile taban plakası arasındaki termal darboğazların varlığını veya yokluğunu temelden değiştirirler.

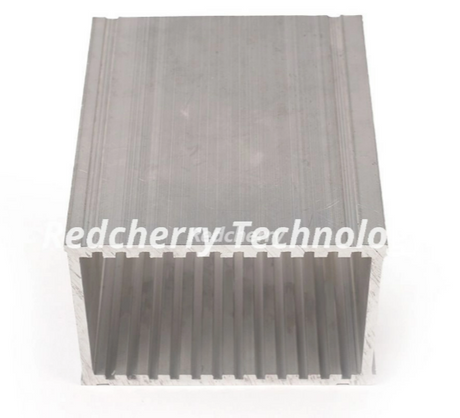

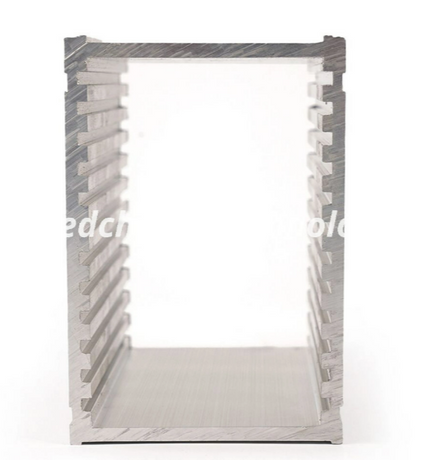

1.1 Ekstrüzyon Süreci

Ekstrüzyon işlemi, katı bir metal kütüğün (neredeyse yalnızca 6063 veya 6061 gibi alüminyum alaşımları) plastikleştirilmiş bir duruma, tipik olarak 400 ila 500 santigrat dereceye kadar ısıtıldığı, oldukça otomatik, yüksek hacimli bir üretim yöntemidir. Malzeme doğru sıcaklığa ulaştığında, devasa bir hidrolik silindir, yumuşatılmış metali büyük bir basınç altında sertleştirilmiş bir çelik kalıba doğru zorlar. Kalıp, istenen profilin tam negatif kesitini içerir ve metalin düzgün kesit özelliklerine sahip sürekli, uzatılmış doğrusal bir şekil olarak ortaya çıkmasına olanak tanır.

Profil kalıptan çıktıktan sonra hava veya su ile soğutulur, düzgünlüğü sağlamak için gerilir ve daha sonra belirtilen uzunluklarda kesilir. Bu işlem, standart geometrik şekillerin üretilmesi için oldukça verimlidir, ancak çelik kalıbın mekanik mukavemeti ile kesinlikle sınırlıdır. Kanatlar arasındaki boşlukları oluşturan ince çelik dillerin, akan plastikleştirilmiş alüminyumun yüzlerce tonluk basıncına dayanması gerektiğinden, çok uzun veya çok ince yapılırsa kırılmaya eğilimlidirler. Bu doğal mekanik güvenlik açığı, kanat kalınlığı, aralığı ve standart ekstrüzyon yoluyla elde edilebilecek maksimum en boy oranı konusunda sıkı üretim sınırları getirmektedir.

1.2 Soyma Süreci

Buna karşılık yontma işlemi, alüminyum veya saf bakır olabilen katı bir hammadde bloğu kullanılarak tamamen oda sıcaklığında çalışan hassas bir işleme tekniğidir. Yüksek güçlü, matematiksel olarak kontrol edilen bir tıraş bıçağı, metal kütüğün üst yüzeyi boyunca yatay olarak hareket eder. Bıçak, malzemeyi kesin bir derinlik ve mesafeden ısırarak, ana bloktan tamamen ayırmadan ince bir metal katmanını tıraş eder. Makine daha sonra bu traşlanmış dilimi dikey olarak bükerek onu dik, işlevsel bir soğutma kanadına dönüştürüyor.

Her bir kanatçık, tamamen aynı tek ham madde bloğundan sırayla dilimlendiğinden ve oluşturulduğundan, bireysel kanatçıklar ile taban plakası arasında kesinlikle hiçbir bağlantı, kaynak veya arayüz yoktur. Taban ve kanatlar kusursuz, sürekli bir metal parçası oluşturur. Ayrıca, tıraş aleti kesme vuruşu sırasında dinamik olarak desteklendiğinden ve ekstrüzyon kalıplarında bulunan izotropik yıkıcı basınçlara maruz kalmadığından, birbirine son derece yakın aralıklarla yerleştirilmiş inanılmaz derecede ince kanatçıklar oluşturabilir. Bu, yontmanın, geleneksel ekstrüzyon yöntemlerini sınırlayan yapısal ve geometrik kısıtlamaları tamamen atlamasına olanak tanır.

2. Performans Gösterimi: Nasıl Karşılaştırılıyorlar?

Termal performans, yüksek yoğunluklu, basınçlı hava ortamlarında ekstrüzyonlu konfigürasyonların soğutma verimliliğini iki katına kadar sunan eğimli tasarımlarla toplam kullanılabilir yüzey alanı, hacimsel hava akışı özellikleri ve malzeme saflığına göre belirlenir.

Zorlu endüstriyel, bilgi işlem veya güç üretim sistemleri için bir değerlendirirken ısı emiciyi , termal direnç ve güç dağıtım kapasitesi, başarının nihai ölçütüdür. Üretim sürecinin getirdiği fiziksel sınırlamalar, bir bileşenin kalorileri bir yarı iletken bağlantı noktasından ne kadar etkili bir şekilde aktarabileceğini ve bunları çevredeki ortam hava akımına aktarabileceğini doğrudan belirler.

2.1 Kanat Yoğunluğu ve Yüzey Alanı

Herhangi bir konveksiyon bazlı soğutma uygulamasında, termal dağıtım için mevcut toplam yüzey alanı, genel soğutma performansının birincil etkenidir. Ekstrüzyon işlemleri temel olarak maksimum kanat en-boy oranı (kanat yüksekliğinin kanatçıklar arasındaki boşluk genişliğine oranı) tarafından kısıtlanır; bu oran standart ticari üretim için tipik olarak 4:1 ila 10:1 civarındadır. Bu parametreleri aşmaya çalışmak, felaketle sonuçlanabilecek kalıp arızası riskini taşır. Bu sınırlama, ekstrüde profillerin daha kalın kanatlara ve daha geniş hava kanallarına sahip olması gerektiği anlamına gelir; bu da sabit bir hacimsel zarf içine sığdırılabilecek maksimum yüzey alanını doğrudan sınırlandırır.

Tersine, sıyırma işleminin sıralı dilimleme hareketi, en boy oranlarının 25:1 ve hatta 50:1'e kadar çıkmasına olanak tanır. Skiving, 0,2 milimetre kadar ince kanatçıkları güvenilir bir şekilde üretebilir ve bunları eşit mikro boşluklarla aralayabilir. Bu muazzam geometrik avantaj, mühendislik ekiplerinin toplam konvektif yüzey alanını neredeyse iki veya üç katını tam olarak aynı fiziksel ayak izine sığdırmasına olanak tanır. Hacimsel boyutların sıkı bir şekilde sınırlandırıldığı, alanı kısıtlı muhafazalara entegre edildiğinde, eğimli konfigürasyon, ekstrüzyonlu muadili ile karşılaştırıldığında katlanarak daha yüksek ısı dağıtma performansı sağlar.

2.2 Isıl İletkenlik ve Malzeme Sınırları

Malzeme seçimi termal iletkenlikte eşit derecede hayati bir rol oynar ve burada iki süreç arasındaki mekanik farklar daha da belirgin hale gelir. Saf bakır, standart üretim kalıplarını hızla tahrip eden aşırı yüksek erime noktaları ve ekstrüzyon basınçları gerektirdiğinden, ekstrüzyon işlemi büyük ölçüde belirli alüminyum alaşımlarıyla sınırlıdır. Alüminyum hafif ve son derece uygun maliyetli olmasına rağmen termal iletkenliği 200 W/m·K civarındadır. Bu, aşırı lokalize ısı akışlarını yönetirken net bir performans tavanı sunar.

Sıyırma, soğuk bir işleme süreci olduğundan bu malzeme sınırlarını tamamen ortadan kaldırır. Yaklaşık 400 W/m·K (alüminyumun neredeyse iki katı) termal iletkenlik derecesine sahip olan hem yüksek dereceli alüminyum bloklarda hem de katı, saf bakır kütüklerde eşit hassasiyetle gerçekleştirilebilir. Ayrıca, yontulmuş bir bileşen tek bir yekpare bloktan oyulduğu için, mükemmel dahili tanecik hizalamasına ve kanatçık ile taban arasında sıfır arayüz direncine sahiptir. Buna karşılık, ekstrüzyona tabi tutulmuş bir tasarım, yüksek ısı akışlarının üstesinden gelmek için bir bakır taban gerektiriyorsa, genel verimliliği engelleyen kalıcı bir termal bariyer oluşturan, bağlı veya epoksili bir bağlantı kullanmalıdır. Yüksek performans talepleri için gelişmiş bir teknolojiden yararlanılıyor yüksek verimli alüminyum soğutucu veya saf bakır kaplamalı çözüm, tavizsiz termal yollar sağlar.

2.3 Güç Tüketimi Kapasitesi

Bir termal düzeneğin nihai güç dağıtım kapasitesi, gerçek sistem hava akışıyla eşleştirildiğinde elde edilir. Ekstrüde profiller geniş kanat kanallarına sahip olduğundan, çok düşük statik basınç düşüşü sunarlar, bu da onları doğal konveksiyon kurulumları veya düşük maliyetli, düşük basınçlı soğutma fanları kullanan uygulamalar için ideal kılar. Ancak termal yük yüzlerce veya binlerce watt'a yükseldiğinde doğal konveksiyon başarısız olur ve basınçlı hava ortamları zorunlu hale gelir.

Yüksek güçlü, basınçlı hava senaryolarında, eğimli tasarımın yüksek kanat yoğunluğu ön plana çıkar. Sıkıca paketlenmiş kanat yapısı nedeniyle daha yüksek bir statik basınç düşüşü yaratsa da, yüksek basınçlı bir endüstriyel fanla eşleştirildiğinde, temas yüzeyi alanının büyük hacmi santimetre küp başına çok daha fazla termal enerji dağıtmasına olanak tanır. Skived konfigürasyonları, yerel sıcak noktaları ekstrüzyonlu profillere göre çok daha etkili bir şekilde ortadan kaldırır ve bu da onları, termal kaçakların ne pahasına olursa olsun önlenmesi gereken yüksek yoğunluklu IGBT modülleri, sunucu CPU'ları ve büyük ölçekli güç çeviriciler için tercih edilen seçenek haline getirir.

3. İmalat Maliyet Yapısı: Kalıplama ve Birim Fiyat

Bir üretim sürecinin ekonomik uygulanabilirliği büyük ölçüde üretim hacmine bağlıdır; burada ekstrüzyon önemli miktarda ön takım yatırımı gerektirir ancak yüksek hacimlerde birim başına minimum maliyet sağlarken yontma işlemi ihmal edilebilir başlangıç ​​kurulum giderlerine sahiptir ancak birim başına daha yüksek, daha istikrarlı bir işleme maliyeti sağlar.

Bu iki termal teknoloji arasında seçim yapmak asla tamamen mühendislik odaklı bir karar değildir; toplam sahip olma maliyetinin ayrıntılı bir mali analizini gerektirir. Ön harcamalar, programlama süreleri, malzeme kullanım oranları ve nihai üretim hacimlerinin tümü, bir B2B kuruluşu için hangi çözümün en yüksek yatırım getirisini sağlayacağını belirlemede entegre rol oynar.

Toplam Proje Maliyeti │ ├──> Ekstrüzyon: [Yüksek Takımlama Maliyeti] + [Çok Düşük Birim Maliyeti × Yüksek Hacim] │ └──> Sıyırma: [Sıfıra Yakın Takımlama] + [Orta Birim Maliyeti × Herhangi Bir Hacim]

3.1 Karşılaştırmalı Özet Tablosu

Tedarik yöneticileri ve mühendislik liderleri için net, üst düzey bir genel bakış sağlamak amacıyla aşağıdaki matris, bu iki baskın üretim metodolojisini ayıran temel mekanik, termal ve finansal parametrelerin dökümünü yapmaktadır.

Bir ürün yaşam döngüsünün finansal gidişatı genellikle hangi teknolojinin kazanacağını belirler. Ekstrüzyon, tek bir üretim parçasının çalıştırılabilmesi için özel bir çelik kalıbın tasarlanmasını, CNC ile işlenmesini ve sertleştirilmesini gerektirir. Bu, binlerce dolar arasında değişen anında bir ön yatırım anlamına gelir ve geliştirme döngüsüne birden fazla hafta teslim süresi ekler. Bununla birlikte, bu kalıp bir kez çalışır duruma geldiğinde, minimum işgücü girdisi ile kilometrelerce alüminyum profili inanılmaz derecede yüksek hızlarda pompalayabilir ve seri üretim çalışmaları sırasında birim başına maliyeti en düşük seviyelere indirebilir. İstikrarlı, uzun vadeli yüksek hacimli projeler için özelleştirilmiş, dayanıklı endüstriyel alüminyum soğutucu ekstrüzyonu, finansal verimliliğin mutlak zirvesini temsil eder.

Öte yandan sıyırma neredeyse sıfır özel alet gerektirir. Süreç, dijital yol programlamayla kontrol edilen, evrensel kesme bıçaklarıyla donatılmış standart, yüksek performanslı yontma makinelerine dayanır. Bu, bir mühendisin bir tasarım planı sunabileceği ve bir prototipin, takım teslim sürelerini ve ön mühendislik ücretlerini tamamen atlayarak saatler içinde ham metal kütükten dilimlenebileceği anlamına gelir. Bu, hızlı prototipleme, düşük hacimli özel çalışmalar ve ilk pazar tanıtımları için sıyırma işlemini inanılmaz derecede uygun maliyetli hale getirir. Bununla birlikte, her bir kanadın sırayla dilimlenmesi gerektiğinden, parça başına makine çevrim süresi, ister on parça, ister on bin parça yapıyor olun, nispeten sabit kalır. İşçilik ve makine çalışma süresi, ultra yüksek hacimli seri üretim için, yontulmuş bir bileşenin birim başına maliyetinin, ekstrüde edilmiş bir profilden daha yüksek kalması anlamına gelir.

Malzeme kullanımı aynı zamanda belirgin maliyet farklılıklarına da neden olur. Ekstrüzyon malzeme açısından oldukça verimlidir; kütük doğrudan nihai şekle sıkıştırılır ve ekstrüzyona tabi tutulan uzunlukların mutlak uçlarında yalnızca küçük miktarlarda hurda kalır. Sıyırma, ham hammadde olarak önceden karelenmiş, oldukça düzgün bir katı metal kütük gerektirir. Bu blokların daha büyük ham stoktan karelenmesi ve hazırlanması, ilave metal talaşları ve talaşları üretebilir ve bu da ham madde israfını artırır. Saf bakır gibi pahalı malzemelerle çalışırken, beklenmedik maliyet aşımlarını önlemek için bu hurda oranının toplam birim ekonomiye göre dikkatli bir şekilde hesaplanması gerekir.

Sonuç ve Karar Çerçevesi

Tıraşlama ve ekstrüzyon arasında seçim yapmak, sonuçta uygulama performansı zorunluluklarını yaşam döngüsü üretim hacimleriyle eşleştirmeye yönelik bir egzersizdir. Her iki teknoloji de küresel olarak üstün değildir; daha ziyade her biri kendi operasyonel ve finansal tatlı noktası dahilinde en uygun çözüm olarak hizmet eder. Kuruluşlar, mühendislik gereksinimlerini doğrudan bu kılavuzda ayrıntıları verilen üretim gerçekleriyle uyumlu hale getirerek hem termal arızaları hem de gereksiz bütçe israfını önleyebilir.

Mühendislik ve satın alma ekipleri için seçim sürecini kolaylaştırmak amacıyla aşağıdaki üç adımlı karar çerçevesini göz önünde bulundurun:

1. Termal Yoğunluğu ve Uzaysal Kısıtlamaları Değerlendirin: Sistem, küçük hacimsel bir muhafaza içinde yoğunlaşmış son derece yüksek güç yoğunluklarına sahipse veya uygulama, saf bakırın tavizsiz termal iletkenliğini gerektiriyorsa, sıyırma teknolojik olarak gerekli yoldur. Muhafaza daha büyük bir ayak izine izin veriyorsa ve standart doğal konveksiyona veya düşük basınçlı fanlara dayanıyorsa, ekstrüzyon yükü taşıma kapasitesinden daha fazladır.

2. Ürün Yaşam Döngüsü Hacmini Değerlendirin: Prototipleme, konsept kanıtlama aşamaları veya özel düşük ila orta hacimli endüstriyel çalışmalar (500 ünitenin altında) için yontma, pahalı ön takım yatırımlarını ortadan kaldırır ve pazara çıkış süresini kısaltır. Üretim binlerce aynı birime ölçeklendiğinde ve tasarım kilitlendiğinde, optimize edilmiş bir üretime geçiş yapılır. Ekstrüzyon yoluyla dayanıklı alüminyum ısı emici çözümü, büyük ölçek ekonomilerinin kilidini açacak.

3. Toplam Proje Teslim Sürelerini Analiz Edin: Bir proje acil, zorlu teslim tarihleriyle karşı karşıya kaldığında, özel bir ekstrüzyon kalıbı tasarlamak, test etmek ve doğrulamak için gereken haftalar, lansman programlarını tehlikeye atabilir. Skiving, üretimin doğrudan bir CAD dosyasından anında yürütülmesine olanak tanır ve proje yöneticilerine kritik hızlı geliştirme aşamalarında değerli bir zaman avantajı sağlar.

Bu mekanik, termal ve ekonomik değişkenleri dengeleyerek, B2B alıcıları tedarikçilerle güvenle ortaklık kurarak, seçtikleri ısı emici mimarisinin sağlam, güvenilir soğutma performansı sunmasını ve aynı zamanda uzun vadeli kurumsal kârlılığı en üst düzeye çıkarmasını sağlayabilir.
