تخطي المشتت الحراري مقابل البثق: تحليل الأداء والتكلفة

يكمن الاختلاف الأساسي بين المكونات الحرارية المسطحة والمبثوقة في ميكانيكا التصنيع والحدود الهيكلية: يجبر البثق المعدن الساخن من خلال قالب لإنشاء أشكال هندسية ثابتة، في حين يستخدم القذف أداة قطع دقيقة لتقطيع ورفع الزعانف من كتلة معدنية صلبة. ونتيجة لذلك، يحقق Skiving كثافات أعلى للزعانف بشكل ملحوظ، وهندسة زعانف أرق، ومقاومة واجهة حرارية صفر، مما يجعلها متفوقة في تبديد الطاقة عالي الكثافة، في حين يظل البثق هو الحل الأكثر فعالية من حيث التكلفة والقوة الهيكلية للتطبيقات كبيرة الحجم والأداء القياسي.

يتطلب التنقل في الجوانب الفنية الدقيقة لهاتين المنهجيتين الغوص العميق في ميكانيكا التصنيع وخصائص الأداء الحراري والتكلفة الإجمالية لهياكل الملكية. سيقارن هذا التحليل الشامل بشكل منهجي بين التزحلق والبثق عبر الحدود الميكانيكية، والديناميكا الحرارية لتدفق الهواء، وسلوكيات المواد، ونماذج التكلفة الشاملة. من خلال تحليل هذه الأبعاد الحاسمة، يمكن لمحترفي المشتريات والفرق الهندسية اتخاذ قرارات تعتمد على البيانات وتتوافق تمامًا مع مواصفات الأداء الفني وميزانيات المشاريع طويلة المدى.

دليل ملخص المحتوى

1. الفرق الأساسي في ميكانيكا التصنيع

تحدد ميكانيكا التصنيع الحدود الهندسية والسلامة الهيكلية للمشتت الحراري، حيث يعتمد البثق على تشوه المواد عالية الضغط من خلال قالب على شكل، ويستخدم التزحلق شفرة تقطيع يتم التحكم فيها بشكل دقيق لحلاقة الزعانف المستمرة من قاعدة صلبة. لفهم اختلافات الأداء بين هذين الحلين الحراريين بشكل كامل، يجب على المرء أولاً أن ينظر إلى كيفية تصنيعهما فيزيائيًا. إن القوى الميكانيكية المطبقة أثناء الإنتاج لا تحدد الشكل المادي النهائي فحسب؛ إنها تغير بشكل أساسي البنية الحبيبية الداخلية للمعدن، والحد الأقصى لنسب العرض إلى الارتفاع التي يمكن تحقيقها، ووجود أو عدم وجود اختناقات حرارية بين الزعانف ولوحة القاعدة.

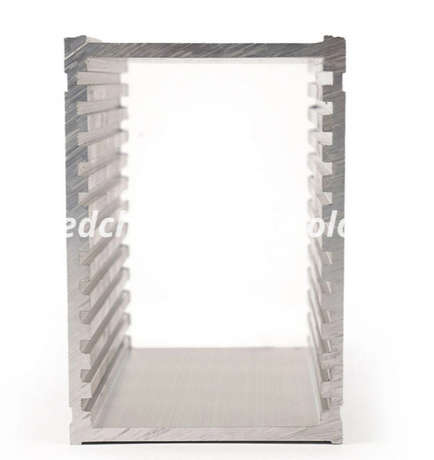

1.1 عملية البثق

عملية البثق هي طريقة تصنيع آلية للغاية وذات حجم كبير حيث يتم تسخين قطعة معدنية صلبة - سبائك الألومنيوم بشكل حصري تقريبًا مثل 6063 أو 6061 - إلى حالة ملدنة، عادة حوالي 400 إلى 500 درجة مئوية. بمجرد وصول المادة إلى درجة الحرارة الصحيحة، يقوم مكبس هيدروليكي ضخم بدفع المعدن الملين عبر قالب فولاذي مقوى تحت ضغط هائل. يحتوي القالب على المقطع العرضي السلبي الدقيق للملف المطلوب، مما يسمح للمعدن بالظهور كشكل خطي متواصل وممدود مع ميزات مقطعية موحدة.

بمجرد خروج المقطع من القالب، يتم تبريده عن طريق إخماد الهواء أو الماء، وتمديده لضمان الاستقامة، ثم يتم تقطيعه إلى أطوال محددة. تعتبر هذه العملية ذات كفاءة عالية لإنتاج أشكال هندسية قياسية، ولكنها محدودة بشكل صارم بالقوة الميكانيكية للقالب الفولاذي نفسه. نظرًا لأن الألسنة الرفيعة المصنوعة من الفولاذ والتي تشكل الفجوات بين الزعانف يجب أن تتحمل مئات الأطنان من الضغط الناتج عن تدفق الألومنيوم الملدن، فإنها تكون عرضة للتقطيع إذا كانت طويلة جدًا أو رفيعة جدًا. تفرض هذه الثغرة الميكانيكية المتأصلة حدود تصنيع صارمة على سماكة الزعنفة والتباعد والحد الأقصى لنسبة العرض إلى الارتفاع التي يمكن تحقيقها من خلال البثق القياسي.

1.2 عملية التزلج

وعلى النقيض من ذلك، فإن عملية الكشط هي تقنية تصنيع دقيقة تعمل بالكامل في درجة حرارة الغرفة باستخدام كتلة صلبة من المواد الخام، والتي يمكن أن تكون إما من الألومنيوم أو النحاس النقي. تتحرك سكينة الحلاقة عالية الطاقة والتي يتم التحكم فيها رياضيًا بشكل أفقي عبر السطح العلوي للقطعة المعدنية. تقوم الشفرة بقضم المادة على عمق ومسافة دقيقين، مما يؤدي إلى حلاقة طبقة رقيقة من المعدن دون فصلها تمامًا عن الكتلة الرئيسية. تقوم الآلة بعد ذلك بثني هذه الشريحة بشكل عمودي، وتحولها إلى زعنفة تبريد عملية ومستقيمة.

نظرًا لأن كل زعنفة يتم تقطيعها وتشكيلها بشكل تسلسلي من نفس الكتلة المفردة من المواد الخام، فلا يوجد على الإطلاق أي وصلة أو لحام أو واجهة بين الزعانف الفردية ولوحة القاعدة. تشكل القاعدة والزعانف قطعة معدنية متواصلة وغير منقوصة. علاوة على ذلك، نظرًا لأن أداة الحلاقة مدعومة ديناميكيًا أثناء شوط القطع ولا تتعرض للضغوط التدميرية المتناحية الموجودة في قوالب البثق، فإنها يمكن أن تخلق زعانف رفيعة بشكل لا يصدق متباعدة بشكل قريب جدًا من بعضها البعض. وهذا يسمح للتزلج بالتجاوز الكامل للقيود الهيكلية والهندسية التي تحد من طرق البثق التقليدية.

2. مواجهة الأداء: كيف يمكن مقارنتها؟

يتم تحديد الأداء الحراري من خلال إجمالي المساحة السطحية المتاحة، وخصائص تدفق الهواء الحجمي، ونقاء المواد، مع تصميمات متعرجة توفر ما يصل إلى مضاعفة كفاءة التبريد للتكوينات المبثوقة في بيئات الهواء القسري عالية الكثافة.

عند تقييم المشتت الحراري للأنظمة الصناعية أو الحاسوبية أو أنظمة توليد الطاقة، فإن المقاومة الحرارية وقدرة تبديد الطاقة هي المقاييس النهائية للنجاح. تحدد القيود المادية التي تفرضها عملية التصنيع بشكل مباشر مدى فعالية المكون في نقل السعرات الحرارية بعيدًا عن تقاطع أشباه الموصلات وتمريرها إلى تيار الهواء المحيط المحيط.

2.1 كثافة الزعانف ومساحة السطح

في أي تطبيق تبريد قائم على الحمل الحراري، فإن إجمالي مساحة السطح المتاحة للتبديد الحراري هي المحرك الأساسي لأداء التبريد الإجمالي. يتم تقييد عمليات البثق بشكل أساسي من خلال الحد الأقصى لنسبة أبعاد الزعنفة - نسبة ارتفاع الزعنفة إلى عرض الفجوة بين الزعانف - والتي تصل عادةً إلى حوالي 4:1 إلى 10:1 للإنتاج التجاري القياسي. إن محاولة تجاوز هذه المعلمات قد تؤدي إلى فشل ذريع في الموت. ويعني هذا القيد أن المقاطع المبثوقة يجب أن تتميز بزعانف أكثر سمكًا وقنوات هواء أوسع، مما يحد بشكل مباشر من الحد الأقصى لمساحة السطح التي يمكن تعبئتها في غلاف حجمي ثابت.

على العكس من ذلك، تسمح حركة التقطيع المتسلسلة لعملية التزلج بنسب عرض تصل إلى 25:1 أو حتى 50:1. يمكن للتزلج أن ينتج بشكل موثوق زعانف يصل سمكها إلى 0.2 ملم وتباعد بينها بفجوات صغيرة متساوية. تسمح هذه الميزة الهندسية الهائلة للفرق الهندسية بتعبئة ما يقرب من ضعف أو ثلاثة أضعاف إجمالي مساحة سطح الحمل الحراري في نفس البصمة المادية بالضبط. عند دمجها في حاويات محدودة المساحة حيث يتم تحديد الأبعاد الحجمية بشكل صارم، فإن التكوين المسطح يوفر أداءً أعلى بشكل كبير في تبديد الحرارة مقارنة بنظيره المبثوق.

2.2 الموصلية الحرارية وحدود المواد

يلعب اختيار المواد دورًا حيويًا بنفس القدر في التوصيل الحراري، وهنا تصبح الاختلافات الميكانيكية بين العمليتين أكثر وضوحًا. تقتصر عملية البثق إلى حد كبير على سبائك ألومنيوم محددة، حيث يتطلب النحاس النقي نقاط انصهار عالية جدًا وضغوط بثق تؤدي بسرعة إلى تدمير قوالب التصنيع القياسية. على الرغم من أن الألومنيوم خفيف الوزن وفعال من حيث التكلفة، إلا أن موصليته الحرارية تصل إلى حوالي 200 واط/م·ك. يقدم هذا سقفًا واضحًا للأداء عند إدارة تدفقات الحرارة الموضعية الشديدة.

يزيل Skiving تمامًا هذه الحدود المادية لأنها عملية تصنيع على البارد. ويمكن تنفيذ ذلك بدقة متساوية على كل من كتل الألومنيوم عالية الجودة وقضبان النحاس الصلبة النقية، والتي تمتلك معدل توصيل حراري يبلغ حوالي 400 واط/م · كلفن - أي ضعف معدل التوصيل الحراري للألمنيوم تقريبًا. علاوة على ذلك، نظرًا لأن المكون المنقوش منحوت من كتلة واحدة متجانسة، فإنه يتميز بمحاذاة حبيبية داخلية مثالية ومقاومة واجهة صفرية بين الزعنفة والقاعدة. في المقابل، إذا كان التصميم المبثوق يتطلب قاعدة نحاسية للتعامل مع التدفقات الحرارية العالية، فيجب أن يستخدم وصلة مرتبطة أو إيبوكسية، مما يؤدي إلى إدخال حاجز حراري دائم يعيق الكفاءة العامة. لتلبية متطلبات الأداء العالي، وذلك باستخدام المتقدمة يضمن المشتت الحراري المصنوع من الألومنيوم عالي الكفاءة أو المحلول النحاسي النقي مسارات حرارية لا تقبل المساومة.

2.3 قدرة تبديد الطاقة

يتم تحقيق القدرة القصوى لتبديد الطاقة للتجميع الحراري عندما يتم إقرانها بتدفق هواء النظام الفعلي. نظرًا لأن المقاطع المبثوقة تتميز بقنوات ذات زعانف واسعة، فإنها توفر انخفاضًا منخفضًا جدًا في الضغط الثابت، مما يجعلها مثالية لإعدادات الحمل الحراري الطبيعي أو التطبيقات التي تستخدم مراوح تبريد منخفضة التكلفة ومنخفضة الضغط. ومع ذلك، عندما يرتفع الحمل الحراري إلى مئات أو آلاف الواط، يفشل الحمل الحراري الطبيعي، وتصبح بيئات الهواء القسري إلزامية.

في سيناريوهات الهواء القسري عالية الطاقة، تتألق كثافة الزعانف العالية للتصميم المتزلج. في حين أنها تخلق انخفاضًا ثابتًا أعلى في الضغط بسبب هيكل الزعانف المحكم، فعندما تتم مطابقتها مع مروحة صناعية عالية الضغط، فإن الحجم الهائل لمساحة سطح التلامس يسمح لها بتبديد المزيد من الطاقة الحرارية لكل سنتيمتر مكعب. تعمل التكوينات Skived على التخلص من نقاط الاتصال المحلية بشكل أكثر فعالية بكثير من الملفات الشخصية المبثوقة، مما يجعلها الخيار المفضل لوحدات IGBT عالية الكثافة، ووحدات المعالجة المركزية للخادم، ومحولات الطاقة واسعة النطاق حيث يجب منع الانفلات الحراري بأي ثمن.

3. هيكل تكلفة التصنيع: الأدوات مقابل سعر الوحدة

تعتمد الجدوى الاقتصادية لعملية التصنيع بشكل كبير على حجم الإنتاج، حيث يتطلب البثق استثمارات كبيرة في الأدوات الأولية ولكنه يوفر الحد الأدنى من التكاليف لكل وحدة بكميات كبيرة، في حين أن Skiving يتميز بنفقات إعداد أولية ضئيلة ولكنه يحافظ على تكلفة تصنيع أعلى وأكثر ثباتًا لكل وحدة.

إن الاختيار بين هاتين التقنيتين الحراريتين لا يعد أبدًا قرارًا هندسيًا بحتًا؛ فهو يتطلب تحليلاً مالياً مفصلاً للتكلفة الإجمالية للملكية. تلعب النفقات الأولية وأوقات البرمجة ومعدلات استخدام المواد وأحجام الإنتاج النهائية أدوارًا متكاملة في تحديد الحل الذي يوفر أعلى عائد على الاستثمار لمؤسسة B2B.

إجمالي تكلفة المشروع │ ├──> البثق: [تكلفة أدوات عالية] + [تكلفة وحدة منخفضة جدًا × حجم كبير] │ └──> Skiving: [أدوات قريبة من الصفر] + [تكلفة وحدة معتدلة × أي حجم]

3.1 جدول ملخص مقارن

لتقديم نظرة عامة واضحة وعالية المستوى لمديري المشتريات والقادة الهندسيين، تقوم المصفوفة التالية بتقسيم المعلمات الميكانيكية والحرارية والمالية الأساسية التي تفصل بين هاتين المنهجيتين السائدتين في التصنيع.

عادة ما يحدد المسار المالي لدورة حياة المنتج التكنولوجيا التي ستفوز. يتطلب البثق تصميم قالب فولاذي مخصص، وتشكيله باستخدام الحاسب الآلي، وتقويته قبل تشغيل جزء إنتاج واحد. يُترجم هذا إلى استثمار فوري مقدمًا يتراوح بين آلاف الدولارات ويقدم عدة أسابيع من المهلة الزمنية في دورة التطوير. ومع ذلك، بمجرد تشغيل هذا القالب، يمكنه ضخ أميال من مقاطع الألمنيوم بسرعات عالية بشكل لا يصدق مع الحد الأدنى من مدخلات العمالة، مما يدفع تكلفة الوحدة إلى مستويات متدنية أثناء عمليات التصنيع الضخمة. للمشاريع ذات الأحجام الكبيرة المستقرة وطويلة الأمد، يتم استخدام مواد مخصصة ومتينة يمثل بثق المشتت الحراري للألمنيوم الصناعي القمة المطلقة للكفاءة المالية.

من ناحية أخرى، لا يتطلب التزلج أي أدوات متخصصة تقريبًا. تعتمد العملية على آلات كشط قياسية وعالية الأداء مزودة بشفرات قطع عالمية، يتم التحكم فيها عبر برمجة المسار الرقمي. وهذا يعني أنه يمكن للمهندس تقديم مخطط تصميمي، ويمكن تقطيع النموذج الأولي من قطعة معدنية خام في غضون ساعات، مما يؤدي تمامًا إلى تجاوز المهل الزمنية للأدوات والرسوم الهندسية الأولية. وهذا يجعل Skiving فعالاً من حيث التكلفة بشكل لا يصدق بالنسبة للنماذج الأولية السريعة، وعمليات التشغيل المخصصة ذات الحجم المنخفض، والمقدمات الأولية في السوق. ومع ذلك، نظرًا لأنه يجب تقطيع كل زعنفة بشكل تسلسلي، فإن وقت دورة الماكينة لكل جزء يظل ثابتًا نسبيًا بغض النظر عما إذا كنت تصنع عشر قطع أو عشرة آلاف قطعة. ويعني وقت تشغيل العمالة والآلات أنه بالنسبة للإنتاج الضخم بكميات كبيرة جدًا، تظل تكلفة الوحدة من المكون المقشور أعلى من الشكل المبثوق.

يقدم استخدام المواد أيضًا فروقًا متميزة في التكلفة. البثق ذو كفاءة عالية مع المواد. يتم ضغط البليت مباشرة إلى الشكل النهائي، مع ترك كميات صغيرة فقط من الخردة عند الأطراف المطلقة للأطوال المبثوقة. تتطلب عملية التزحلق كتلة معدنية صلبة مربعة الشكل وموحدة للغاية كمواد خام خام. يمكن أن يؤدي تربيع هذه الكتل وتحضيرها من مخزون خام أكبر إلى توليد رقائق ونشارة معدنية إضافية، مما يزيد من هدر المواد الخام. عند العمل باستخدام مواد باهظة الثمن مثل النحاس النقي، يجب حساب معدل الخردة هذا بعناية في إجمالي اقتصاديات الوحدة لمنع تجاوز التكاليف غير المتوقعة.

إطار الاستنتاج والقرار

يعد الاختيار بين التزحلق والبثق في نهاية المطاف تمرينًا على مطابقة متطلبات أداء التطبيق مع أحجام الإنتاج خلال دورة الحياة. ولا تعتبر أي من التكنولوجياتين متفوقتين على مستوى العالم؛ بل إن كل منها بمثابة الحل الأمثل ضمن نقاطه التشغيلية والمالية المحددة. ومن خلال مواءمة المتطلبات الهندسية مباشرةً مع حقائق التصنيع المفصلة في هذا الدليل، يمكن للمؤسسات تجنب الفشل الحراري وإهدار الميزانية غير الضروري.

لتبسيط عملية الاختيار لفرق الهندسة والمشتريات، ضع في اعتبارك إطار القرار التالي المكون من ثلاث خطوات:

1. تقييم الكثافة الحرارية والقيود المكانية: إذا كان النظام يتميز بكثافة طاقة عالية للغاية مركزة في حاوية حجمية صغيرة، أو إذا كان التطبيق يتطلب التوصيل الحراري الكامل للنحاس النقي، فإن التزلج هو المسار الضروري من الناحية التكنولوجية. إذا كانت العلبة تسمح بمساحة أكبر وتعتمد على الحمل الحراري الطبيعي القياسي أو مراوح الضغط المنخفض، فإن البثق يكون أكثر من قادر على التعامل مع الحمل.

2. تقييم حجم دورة حياة المنتج: بالنسبة للنماذج الأولية، أو مراحل إثبات المفهوم، أو العمليات الصناعية المتخصصة ذات الحجم المنخفض إلى المتوسط ​​(أقل من 500 وحدة)، فإن التزلج يلغي استثمارات الأدوات الأولية الباهظة الثمن ويقلل وقت طرح المنتج في السوق. عندما يتوسع الإنتاج إلى آلاف الوحدات المتطابقة ويتم إغلاق التصميم، يتحول إلى التصميم الأمثل سوف يؤدي حل المشتت الحراري المتين المصنوع من الألومنيوم عبر البثق إلى فتح وفورات الحجم الهائلة.

3. تحليل إجمالي المهل الزمنية للمشروع: عندما يواجه المشروع مواعيد نهائية فورية صارمة، فإن الأسابيع المطلوبة لتصميم واختبار والتحقق من صحة قالب البثق المخصص يمكن أن تعرض جداول الإطلاق للخطر. يسمح Skiving بالتنفيذ الفوري للتصنيع مباشرة من ملف CAD، مما يمنح مديري المشاريع ميزة زمنية ثمينة خلال مراحل التطوير السريعة الحاسمة.

من خلال موازنة هذه المتغيرات الميكانيكية والحرارية والاقتصادية، يمكن للمشترين في مجال B2B الشراكة مع الموردين بثقة، مما يضمن أن بنية المشتت الحراري التي اختاروها توفر أداء تبريد قويًا وموثوقًا مع زيادة ربحية الشركة على المدى الطويل.
