フィン付きチューブとは何ですか?また、どのようにして熱伝達を改善しますか?

フィン付きチューブとは何ですか?

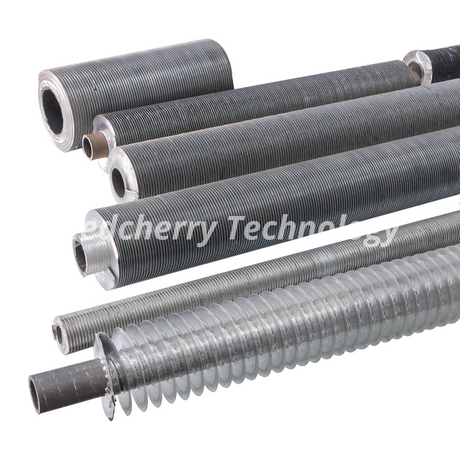

フィン付きチューブは、熱エネルギー伝達に利用できる有効表面積を増やすために、フィンとして知られる高度に構造化された外部または内部の突起を組み込んだ、工学的に設計された熱交換チューブです。

従来の工業用熱システムでは、エネルギーは一次内部流体と二次外部流体の間を移動します。外側の流体の対流熱伝達係数が内側の流体（チューブ内を流れる液体や外側を通過するガスなど）の対流熱伝達係数よりも大幅に低い場合、標準的な滑らかなチューブはその外面に大きな熱抵抗を示します。フィン付きチューブは、拡張された金属表面を追加することでこの熱力学的ボトルネックを解決し、より多くの熱エネルギーを外側または内側に同時に伝導できるようにします。

の製造アーキテクチャ 最新のフィン付きチューブ には、ベース チューブとフィン素材の間の最適な金属接触を確保する接合戦略が含まれています。一般的な材料にはアルミニウム、炭素鋼、銅などがあり、熱伝導率、機械的強度、耐食性に基づいて選択されます。これらの拡張された表面を統合することにより、産業施設は全体のパフォーマンスを最大化しながら熱交換器の物理的な設置面積を大幅に最小限に抑えることができ、標準のフィン付きチューブが現代の熱力学において不可欠な資産となっています。

極度の動作圧力下で構造の完全性を確保するには、すべての設計されたフィン付きチューブが正確な幾何学的構成に準拠している必要があります。フィンのピッチ、高さ、厚さ、接着タイプなどの要因により、アセンブリが長いライフサイクルにわたってどの程度良好に機能するかが決まります。高品質の高周波溶接フィン付きチューブを選択すると、チューブ壁とフィンの間の物理的な接続が剥離や性能低下なしに極端な熱サイクルに耐えることができます。

フィン付きチューブはどのように熱伝達を改善しますか?

フィン付きチューブは、周囲の媒体にさらされる外表面積の合計を増加させ、流れる流体の熱境界層を破壊して対流エネルギー交換を促進することにより、熱伝達を強化します。

高性能フィン付きチューブの基礎となる物理学は、フーリエの熱伝導の法則とニュートンの冷却の法則によって説明できます。流体の速度が大きく変化する場合、ガス側の熱抵抗が方程式を支配します。最適化されたフィン付きチューブを利用することで、エンジニアは熱伝達方程式 Q = h の表面積係数 (A) を乗算します。 A ΔTこの増幅により、ガス固有の低い対流係数 (h) が補償され、内部の液体と外部の空気流チャネル間の熱エネルギーの迅速なバランスが可能になります。

単純な表面積の拡大を超えて、フィン付きチューブは局所的な流体の乱流を積極的に生成します。外部のガス流が後続の各フィン付きチューブ列の鋭い形状と衝突すると、層流パターンが強制的に破壊されます。この継続的な混合により、通常は不要な断熱ブランケットとして機能する、停滞した熱境界層の形成が防止されます。誘発された微小乱流により、加熱されていない新鮮なガス分子がフィン付きチューブ マトリックスの高温の金属表面と継続的に直接接触することが保証されます。

さらに、内部流体力学も同時に最適化できます。大型の工業用ボイラーまたは凝縮器システム内で特殊なフィン付きチューブ構成を使用すると、均一な熱分布により局所的なホットスポットが最小限に抑えられます。この熱均一化により、熱交換器フレームワーク全体の機械的ストレスが軽減され、工業生産のピーク時に優れた熱除去率を維持しながら、動作寿命が最大化されます。

フィンにおける熱伝導の動作原理: フィン付きチューブの物理効率は、フィン取り付けジョイントの伝導効率に依存します。熱エネルギーは固体伝導を介して内部流体からベースチューブ壁を通って伝わり、フィンとチューブの界面を横切り、フィン構造に沿って半径方向外側に広がり、その後強制対流または自然対流によって周囲の大気に放散されます。

フィン付きチューブの主な種類とその仕様

フィン付きチューブの主な分類は次のとおりです。 G型埋込型、L型ラップ型、高周波溶着型をラインナップし、それぞれ生産コスト、熱効率、耐環境性のバランスを考慮した構成となっております。

これらの機械的構成の中でも、埋め込みフィン付きチューブ設計は、要求の厳しい熱プロファイルで非常に人気があります。構造的な剛性を犠牲にすることなく予算を重視した調達を行うには、経済的な G タイプのフィン付きチューブを使用することが最適な妥協策となります。このセットアップでは、ベース チューブの外壁に正確な螺旋状の溝が機械的に切り込まれ、アルミニウムまたは銅のストリップが機械的に溝に張って巻き付けられ、その後埋め戻されて、絶対的な機械的ロックと最大 400°C までの熱接触が保証されます。

攻撃的な化学物質や海洋大気が重大な脅威となるさらに過酷な動作条件では、耐久性の高いバリエーションが必要です。産業運営では、局所的な孔食や酸化に対処するために、特殊なステンレス鋼フィン付きチューブに大きく依存しています。これらの堅牢なチューブは、多くの場合、連続高周波鍛造溶接によって製造され、フィンとチューブの接合部が単一の原子レベルの冶金学的結合を形成し、湿気や腐食剤が蓄積する可能性のある微小な隙間を排除します。

理想的なフィン付きチューブを選択するには、フィンの高さ、ピッチ、ベース材料の互換性などの正確な技術仕様を相互参照する必要があります。選択を誤ると、空気側の圧力降下が過剰になったり、異種金属間で致命的な電気腐食が発生したりする可能性があります。エンジニアは、流体速度と周囲の化学プロファイルを分析して、費用対効果の高いラップ付きフィン付きチューブか、数十年にわたる継続的な熱負荷に耐えるように設計された完全に溶接された高周波代替チューブのどちらかを選択する必要があります。

フィン付きチューブの産業用途

フィン付きチューブは 、大規模な熱管理ワークフローを最適化するために、石油化学精製、発電、HVAC システム、重工業分野にわたって広く導入されています。

発電施設では、大規模なボイラーと排熱回収蒸気発生器 (HRSG) は、大気中に逃げてしまう排気ガスからの熱エネルギーを捕捉するために、頑丈なフィン付きチューブ構成に大きく依存しています。この回収された熱はボイラー給水の予熱に再送され、施設全体の熱力学的効率を直接高めます。高周波溶接されたフィン付きチューブ マトリックスの高い機械的耐久性により、これらのエネルギー システムは、極端な排ガス速度や高い粒子濃度下でも確実に動作することができます。

石油化学部門は、高度なフィン付きチューブ技術のもう 1 つの重要な応用ゾーンを提供します。石油精製所や化学合成プラントでは、大型の空冷式熱交換器 (フィンファン クーラー) を利用して炭化水素蒸気を凝縮し、プロセス流体を冷却します。これらのシステムは屋外環境や揮発性化学物質に頻繁にさらされるため、埋め込み G タイプ フィン付きチューブを選択すると、周囲の天候の変動に関係なく予測可能な熱遮断率を実現しながら、熱膨張応力に耐えるのに必要な機械的完全性が得られます。

1. 重工業用ボイラー: 高周波溶接されたフィン付きチューブ モジュールを利用して、排気煙道から熱を回収し、蒸気生産基準を最大化します。

2. 化学プロセスコンデンサー: 酸性または高反応性の蒸気を安全に処理するために、耐食性のフィン付きチューブネットワークを統合しています。

3. 商用 HVAC エア ハンドラー: 集中型気候制御システムでの効率的な熱交換のために、軽量のアルミニウム フィン付き銅管コイルを導入します。

メンテナンスと検査のヒント: フィン付きチューブ アセンブリの定期的なメンテナンスは、汚れや性能低下を防ぐために非常に重要です。フィンの隙間に蓄積した塵、破片、または化学スケールは、高圧水噴射または圧縮空気システムを使用して定期的に除去する必要があります。内部浸食を監視し、予期せぬ故障を防ぐために、ベースチューブに対して定期的な超音波厚さテストも実施する必要があります。

結論

結論として、最新のフィン付きチューブは熱工学における重要な進歩であり、ガス側の熱抵抗という固有の課題に対して実用的かつ高効率のソリューションを提供します。利用可能な表面積を劇的に拡大し、流体の乱流を最適化することにより、フィン付きチューブは広範囲の産業用途にわたって迅速かつコスト効率の高い熱伝達を可能にします。コスト効率の高い G タイプ バリアントを導入する場合でも、頑丈な高周波溶接ステンレス鋼アセンブリを導入する場合でも、特定の圧力、温度、環境パラメータに合わせた正確な構成を選択することが、長期的な運用の成功には不可欠です。
