Que sont les tubes à ailettes et comment améliorent-ils le transfert de chaleur ?

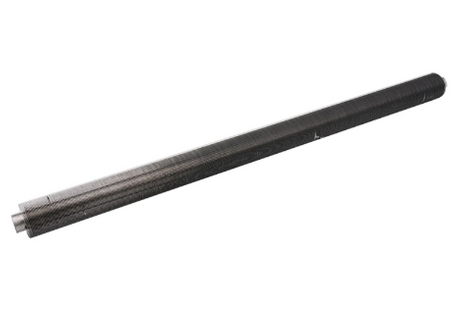

Qu'est-ce qu'un tube à ailettes ?

Un tube à ailettes est un tube d'échange thermique qui intègre des saillies externes ou internes hautement structurées appelées ailettes pour multiplier la surface effective disponible pour le transfert d'énergie thermique.

Dans les systèmes thermiques industriels conventionnels, l’énergie circule entre un fluide interne primaire et un fluide externe secondaire. Lorsque le coefficient de transfert de chaleur par convection du fluide externe est sensiblement inférieur à celui du fluide interne (par exemple, un liquide circulant à l'intérieur du tube et un gaz passant à l'extérieur), un tube lisse standard présente une résistance thermique massive sur sa surface extérieure. Le tube à ailettes résout ce goulot d'étranglement thermodynamique en ajoutant des surfaces métalliques étendues, permettant à davantage d'énergie thermique de se diriger simultanément vers l'extérieur ou vers l'intérieur.

L'architecture de fabrication d'un Le tube à ailettes moderne implique des stratégies de liaison qui garantissent un contact métallique optimal entre le tube de base et le matériau des ailettes. Les matériaux courants comprennent l'aluminium, l'acier au carbone et le cuivre, choisis en fonction de leur conductivité thermique, de leur résistance mécanique et de leur résistance à la corrosion. En intégrant ces surfaces étendues, les installations industrielles peuvent minimiser considérablement l'empreinte physique de leurs échangeurs de chaleur tout en maximisant les performances globales, faisant du tube à ailettes standard un atout indispensable dans la thermodynamique moderne.

Pour garantir l'intégrité structurelle sous des pressions de fonctionnement extrêmes, chaque tube à ailettes doit adhérer à des configurations géométriques précises. Des facteurs tels que le pas des ailettes, la hauteur, l'épaisseur et le type de liaison déterminent les performances de l'assemblage sur de longs cycles de vie. La sélection d'un tube à ailettes soudées à haute fréquence de qualité supérieure garantit que la connexion physique entre la paroi du tube et l'ailette peut résister à des cycles thermiques extrêmes sans délaminage ni dégradation des performances.

Comment les tubes à ailettes améliorent-ils le transfert de chaleur ?

Les tubes à ailettes améliorent le transfert de chaleur en augmentant la surface extérieure totale exposée au milieu environnant et en perturbant la couche limite thermique des fluides en écoulement pour accélérer l'échange d'énergie par convection.

La physique sous-jacente d'un tube à ailettes haute performance peut être expliquée par la loi de Fourier de conduction thermique et la loi de refroidissement de Newton. Lorsque les vitesses des fluides varient de manière significative, la résistance thermique côté gaz domine l’équation. En utilisant un tube à ailettes optimisé, les ingénieurs multiplient le facteur de surface (A) dans l'équation de transfert de chaleur Q = h A ΔT. Cette amplification compense les faibles coefficients de convection (h) inhérents aux gaz, permettant un équilibrage rapide de l'énergie thermique entre le liquide interne et les canaux de flux d'air externes.

Au-delà de la simple expansion de la surface, un tube à ailettes crée activement des turbulences fluides locales. Lorsque le flux de gaz externe entre en collision avec la géométrie pointue de chaque rangée de tubes à ailettes ultérieure, le modèle d'écoulement laminaire est fortement perturbé. Ce mélange continu empêche la formation d’une couche limite thermique stagnante, qui agit normalement comme une couverture isolante indésirable. La microturbulence induite garantit que les molécules de gaz fraîches et non chauffées sont continuellement mises en contact direct avec les surfaces métalliques chaudes de la matrice du tube à ailettes.

De plus, la dynamique des fluides internes peut être optimisée simultanément. Lors de l'utilisation d'une configuration spécialisée de tubes à ailettes dans de grandes chaudières industrielles ou des systèmes de condenseurs, la distribution thermique uniforme minimise les points chauds localisés. Cette égalisation thermique réduit les contraintes mécaniques sur l'ensemble de la structure de l'échangeur de chaleur, maximisant ainsi la durée de vie opérationnelle tout en maintenant des taux de rejet de chaleur d'élite pendant les périodes de pointe de production industrielle.

Principe de fonctionnement de la conduction thermique dans les ailettes : L'efficacité physique d'un tube à ailettes dépend de l'efficacité conductrice du joint de fixation des ailettes. L'énergie thermique se déplace par conduction solide depuis le fluide interne à travers la paroi du tube de base, traverse l'interface ailette-tube et se propage radialement vers l'extérieur le long de la structure de l'ailette avant de se dissiper dans l'atmosphère environnante par convection forcée ou naturelle.

Principaux types de tubes à ailettes et leurs spécifications

Les principales classifications des tubes à ailettes comprennent Variétés intégrées de type G , enveloppées de type L et soudées à haute fréquence, chacune configurée pour équilibrer les coûts de production, l'efficacité thermique et la durabilité environnementale.

Parmi ces configurations mécaniques, la conception de tubes à ailettes encastrés est très recherchée pour les profils thermiques exigeants. Pour un achat soucieux de votre budget sans compromettre la rigidité structurelle, l'utilisation d'un tube à ailettes économique de type G offre un compromis optimal. Dans cette configuration, une rainure hélicoïdale précise est découpée mécaniquement dans la paroi extérieure du tube de base, et une bande d'aluminium ou de cuivre est enroulée mécaniquement sous tension dans la rainure, suivie d'un remblayage pour assurer un verrouillage mécanique absolu et un contact thermique jusqu'à 400°C.

Pour des conditions de fonctionnement encore plus difficiles, où les produits chimiques agressifs ou les atmosphères marines constituent une menace sérieuse, des variantes robustes sont nécessaires. Les opérations industrielles s'appuient largement sur un tube à ailettes en acier inoxydable spécialisé pour lutter contre les piqûres et l'oxydation localisées. Ces tubes robustes sont souvent fabriqués par soudage continu à haute fréquence, garantissant que le joint ailette-tube forme une liaison métallurgique unique au niveau atomique qui élimine tout micro-espace où l'humidité ou les agents corrosifs pourraient s'accumuler.

La sélection du tube à ailettes idéal nécessite de croiser des spécifications techniques précises telles que la hauteur des ailettes, le pas et la compatibilité des matériaux de base. Une sélection inappropriée peut entraîner des chutes de pression excessives côté air ou une corrosion galvanique catastrophique entre des métaux différents. Les ingénieurs doivent analyser les vitesses des fluides et les profils chimiques ambiants pour choisir entre un tube à ailettes enveloppé et rentable ou une alternative haute fréquence entièrement soudée conçue pour supporter des décennies de charge thermique continue.

Applications industrielles des tubes à ailettes

Les tubes à ailettes sont universellement mis en œuvre dans les secteurs du raffinage pétrochimique, de la production d'électricité, des systèmes CVC et de la fabrication lourde pour optimiser les flux de travail de gestion thermique à grande échelle.

Dans les installations de production d'électricité, les chaudières massives et les générateurs de vapeur à récupération de chaleur (HRSG) s'appuient largement sur des configurations de tubes à ailettes robustes pour capter l'énergie thermique des gaz d'échappement qui autrement s'échapperaient dans l'atmosphère. Cette chaleur récupérée est redirigée vers le préchauffage de l’eau d’alimentation de la chaudière, augmentant ainsi directement l’efficacité thermodynamique de l’ensemble de l’installation. La durabilité mécanique élevée d'une matrice de tubes à ailettes soudés à haute fréquence permet à ces systèmes énergétiques de fonctionner de manière fiable sous des vitesses extrêmes de gaz de combustion et des concentrations de particules élevées.

Le secteur pétrochimique présente un autre domaine d’application critique pour la technologie avancée des tubes à ailettes. Les raffineries de pétrole et les usines de synthèse chimique utilisent de grands échangeurs de chaleur refroidis par air (refroidisseurs à ailettes) pour condenser les vapeurs d'hydrocarbures et refroidir les fluides de traitement. Étant donné que ces systèmes sont fréquemment exposés à des environnements extérieurs et à des produits chimiques volatils, la sélection d'un tube à ailettes de type G intégré offre l'intégrité mécanique nécessaire pour résister aux contraintes de dilatation thermique tout en offrant des taux de rejet de chaleur prévisibles, quelles que soient les variations météorologiques ambiantes.

1. Chaudières industrielles lourdes : utilisant des modules de tubes à ailettes soudés à haute fréquence pour récupérer la chaleur des conduits d'évacuation et maximiser les paramètres de production de vapeur.

2. Condenseurs de procédés chimiques : Intégration de réseaux de tubes à ailettes résistants à la corrosion pour traiter en toute sécurité les vapeurs acides ou hautement réactives.

3. Appareils de traitement d'air CVC commerciaux : déploiement de serpentins légers en tubes de cuivre à ailettes en aluminium pour un échange thermique efficace dans les systèmes de climatisation centralisés.

Conseils d'entretien et d'inspection : L'entretien régulier d'un ensemble de tubes à ailettes est essentiel pour éviter l'encrassement et la dégradation des performances. La poussière, les débris ou le tartre chimique accumulés entre les espaces des ailettes doivent être éliminés périodiquement à l'aide de systèmes de jet d'eau à haute pression ou d'air comprimé. Des tests d'épaisseur par ultrasons réguliers doivent également être effectués sur le tube de base pour surveiller l'érosion interne et éviter une défaillance inattendue.

Conclusion

En conclusion, le tube à ailettes moderne représente une avancée cruciale dans l’ingénierie thermique, offrant une solution pratique et hautement efficace aux défis inhérents à la résistance thermique côté gaz. En augmentant considérablement la surface disponible et en optimisant la turbulence des fluides, les tubes à ailettes permettent un transfert de chaleur rapide et rentable dans une vaste gamme d'applications industrielles. Qu'il s'agisse du déploiement d'une variante économique de type G ou d'un assemblage robuste en acier inoxydable soudé à haute fréquence, la sélection de la configuration précise adaptée à vos paramètres spécifiques de pression, de température et d'environnement est essentielle pour un succès opérationnel à long terme.
