Cosa sono i tubi alettati e come migliorano il trasferimento di calore?

Cos'è un tubo alettato?

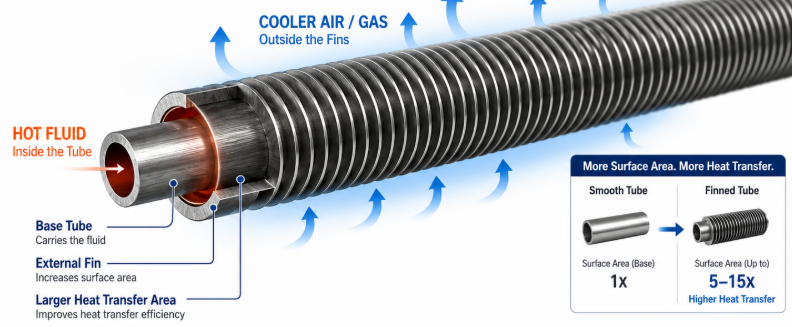

Un tubo alettato è un tubo di scambio termico progettato che incorpora sporgenze esterne o interne altamente strutturate note come alette per moltiplicare la superficie effettiva disponibile per il trasferimento di energia termica.

Nei sistemi termici industriali convenzionali, l’energia si muove tra un fluido interno primario ed un fluido esterno secondario. Quando il coefficiente di trasferimento di calore convettivo del fluido esterno è sostanzialmente inferiore a quello del fluido interno, ad esempio un liquido che scorre all'interno del tubo e un gas che passa all'esterno, un tubo liscio standard mostra un'enorme resistenza termica sulla sua superficie esterna. Il tubo alettato risolve questo collo di bottiglia termodinamico aggiungendo superfici metalliche estese, consentendo a più energia termica di condurre simultaneamente verso l'esterno o verso l'interno.

L'architettura produttiva di a il moderno tubo alettato prevede strategie di incollaggio che garantiscono un contatto metallico ottimale tra il tubo base e il materiale dell'aletta. I materiali comuni includono alluminio, acciaio al carbonio e rame, scelti in base a conduttività termica, resistenza meccanica e resistenza alla corrosione. Integrando queste superfici estese, gli impianti industriali possono ridurre significativamente l'ingombro fisico dei loro scambiatori di calore massimizzando al tempo stesso le prestazioni complessive, rendendo il tubo alettato standard una risorsa indispensabile nella moderna termodinamica.

Per garantire l'integrità strutturale sotto pressioni operative estreme, ogni tubo alettato progettato deve aderire a precise configurazioni geometriche. Fattori quali il passo delle alette, l'altezza, lo spessore e il tipo di collegamento determinano le prestazioni dell'assieme nel lungo ciclo di vita. La scelta di un tubo alettato saldato ad alta frequenza di prima qualità garantisce che la connessione fisica tra la parete del tubo e l'aletta possa resistere a cicli termici estremi senza delaminazione o degrado delle prestazioni.

In che modo i tubi alettati migliorano il trasferimento di calore?

I tubi alettati migliorano il trasferimento di calore aumentando la superficie esterna totale esposta al mezzo circostante e interrompendo lo strato limite termico dei fluidi fluenti per accelerare lo scambio di energia convettiva.

La fisica alla base di un tubo alettato ad alte prestazioni può essere spiegata attraverso la legge di conduzione del calore di Fourier e la legge di raffreddamento di Newton. Quando le velocità del fluido variano in modo significativo, la resistenza termica lato gas domina l'equazione. Utilizzando un tubo alettato ottimizzato, gli ingegneri moltiplicano il fattore di superficie (A) nell'equazione del trasferimento di calore Q = h A ΔT. Questa amplificazione compensa i bassi coefficienti convettivi (h) inerenti ai gas, consentendo un rapido bilanciamento dell'energia termica tra i canali del liquido interno e del flusso d'aria esterno.

Oltre alla semplice espansione della superficie, un tubo alettato crea attivamente turbolenza locale del fluido. Quando il flusso di gas esterno collide con la geometria affilata di ciascuna fila successiva di tubi alettati, il modello di flusso laminare viene interrotto con forza. Questa miscelazione continua impedisce la formazione di uno strato limite termico stagnante, che normalmente agisce come una coperta isolante indesiderata. La microturbolenza indotta garantisce che le molecole di gas fresco e non riscaldato vengano continuamente portate a contatto diretto con le superfici metalliche calde della matrice del tubo alettato.

Inoltre, la fluidodinamica interna può essere ottimizzata contemporaneamente. Quando si utilizza una configurazione specializzata di tubi alettati all'interno di grandi caldaie industriali o sistemi di condensazione, la distribuzione termica uniforme riduce al minimo i punti caldi localizzati. Questa equalizzazione termica riduce lo stress meccanico sull'intera struttura dello scambiatore di calore, massimizzando la durata operativa e mantenendo tassi di rifiuto del calore d'élite durante i periodi di picco della produzione industriale.

Principio di funzionamento della conduzione termica nelle alette: l'efficienza fisica di un tubo alettato dipende dall'efficienza conduttiva del giunto di attacco dell'aletta. L'energia termica viaggia tramite conduzione allo stato solido dal fluido interno attraverso la parete del tubo di base, attraversa l'interfaccia aletta-tubo e si diffonde radialmente verso l'esterno lungo la struttura dell'aletta prima di dissiparsi nell'atmosfera circostante attraverso convezione forzata o naturale.

Tipi chiave di tubi alettati e relative specifiche

Le classificazioni principali dei tubi alettati includono Varietà incorporati di tipo G , avvolti di tipo L e saldati ad alta frequenza, ciascuno configurato per bilanciare costi di produzione, efficienza termica e durabilità ambientale.

Tra queste configurazioni meccaniche, il design del tubo alettato incorporato è molto ricercato per i profili termici più esigenti. Per acquisti attenti al budget senza compromettere la rigidità strutturale, l'utilizzo di un tubo alettato di tipo G economico offre un compromesso ottimale. In questa configurazione, una precisa scanalatura elicoidale viene tagliata meccanicamente nella parete esterna del tubo di base e una striscia di alluminio o rame viene avvolta meccanicamente nella scanalatura, seguita da riempimento per garantire il bloccaggio meccanico assoluto e il contatto termico fino a 400°C.

Per condizioni operative ancora più difficili, in cui le sostanze chimiche aggressive o le atmosfere marine rappresentano una grave minaccia, sono necessarie varianti per carichi pesanti. Le operazioni industriali fanno ampio affidamento su un tubo alettato in acciaio inossidabile specializzato per combattere la vaiolatura e l'ossidazione localizzate. Questi tubi robusti sono spesso prodotti tramite saldatura continua ad alta frequenza, garantendo che il giunto aletta-tubo formi un unico legame metallurgico a livello atomico che elimina eventuali microinterstizi in cui potrebbero accumularsi umidità o agenti corrosivi.

La selezione del tubo alettato ideale richiede riferimenti incrociati a specifiche tecniche precise quali altezza dell'aletta, passo e compatibilità del materiale di base. Una selezione impropria può portare a cadute di pressione eccessive sul lato aria o a una catastrofica corrosione galvanica tra metalli diversi. Gli ingegneri devono analizzare le velocità dei fluidi e i profili chimici ambientali per scegliere tra un tubo alettato avvolto a basso costo o un'alternativa ad alta frequenza completamente saldata progettata per resistere a decenni di carico termico continuo.

Applicazioni industriali dei tubi alettati

I tubi alettati sono universalmente implementati nei settori della raffinazione petrolchimica, della produzione di energia, dei sistemi HVAC e della produzione pesante per ottimizzare i flussi di lavoro di gestione termica su larga scala.

Negli impianti di produzione di energia, le caldaie di grandi dimensioni e i generatori di vapore a recupero di calore (HRSG) fanno molto affidamento su configurazioni di tubi alettati per carichi pesanti per catturare l’energia termica dai gas di scarico che altrimenti fuoriuscirebbero nell’atmosfera. Questo calore recuperato viene reindirizzato per preriscaldare l'acqua di alimentazione della caldaia, aumentando direttamente l'efficienza termodinamica dell'intero impianto. L'elevata durabilità meccanica di una matrice di tubi alettati saldati ad alta frequenza consente a questi sistemi energetici di funzionare in modo affidabile con velocità estreme dei gas di scarico e elevate concentrazioni di particolato.

Il settore petrolchimico rappresenta un’altra zona di applicazione critica per la tecnologia avanzata dei tubi alettati. Le raffinerie di petrolio e gli impianti di sintesi chimica utilizzano grandi scambiatori di calore raffreddati ad aria (raffreddatori con ventola) per condensare i vapori di idrocarburi e raffreddare i fluidi di processo. Poiché questi sistemi sono spesso esposti ad ambienti esterni e sostanze chimiche volatili, la scelta di un tubo alettato di tipo G incorporato fornisce l'integrità meccanica necessaria per resistere alle sollecitazioni di dilatazione termica fornendo allo stesso tempo tassi di reiezione del calore prevedibili indipendentemente dalle variazioni meteorologiche ambientali.

1. Caldaie industriali pesanti: utilizzano moduli a tubi alettati saldati ad alta frequenza per recuperare il calore dai condotti di scarico e massimizzare i parametri di produzione del vapore.

2. Condensatori per processi chimici: integrano reti di tubi alettati resistenti alla corrosione per trattare in sicurezza vapori acidi o altamente reattivi.

3. Unità di trattamento dell'aria HVAC commerciali: implementazione di serpentine leggere in tubi di rame con alette in alluminio per un efficiente scambio di calore nei sistemi di climatizzazione centralizzati.

Suggerimenti per la manutenzione e l'ispezione: La manutenzione regolare di un gruppo tubo alettato è fondamentale per prevenire incrostazioni e decadimento delle prestazioni. La polvere, i detriti o le incrostazioni chimiche accumulate tra gli spazi delle alette devono essere rimossi periodicamente utilizzando getti d'acqua ad alta pressione o sistemi di aria compressa. È inoltre necessario eseguire regolarmente test di spessore a ultrasuoni sul tubo di base per monitorare l'erosione interna e prevenire guasti imprevisti.

Conclusione

In conclusione, il moderno tubo alettato rappresenta una svolta cruciale nell’ingegneria termica, offrendo una soluzione pratica ed altamente efficiente alle sfide inerenti alla resistenza termica lato gas. Estendendo notevolmente la superficie disponibile e ottimizzando la turbolenza del fluido, i tubi alettati consentono un trasferimento di calore rapido ed economico in una vasta gamma di applicazioni industriali. Sia che si utilizzi una variante economica di tipo G o un robusto gruppo in acciaio inossidabile saldato ad alta frequenza, selezionare la configurazione precisa su misura per la pressione, la temperatura e i parametri ambientali specifici è essenziale per il successo operativo a lungo termine.
